| Materiaal: | Roestvrij staal en Messing | IP Code: | IPX3, IPX4 |
|---|---|---|---|
| Temperatuur: | Kamertemperatuur | Functie: | het materiële testen materiaal |
| Pijpuitwendige diameter: | Ф102mm | Pijpgaten: | 121 gaten |
| Sferische diameter: | SФ75.5mm | Drukmaat: | 50~150Kpa |
| Testende tijd: | minstens 5min | Schot: | verwijderbaar |
| Hoog licht: | IPx3 de Testmateriaal van de Toegangsbescherming,IPX4 de Testmateriaal van de toegangsbescherming,IEC60529 het meetapparaat van de nevelpijp |
||
De Hand van IPX3 IPX4 - gehouden de Testmateriaal van de Nevelpijp IEC60529 IP
Technische parameters:
1 is het de stroomtarief van het watervoorzieningswater het schone water van 50~150kpa zonder opneming.
2 de parameters van de nevelpijp
uitwendige diameter: Ф102mM
sferische diameter: SФ75.5mm
Er is een middengat en Er zijn 24 gaten in de interne cirkel van gaten waarvan de inbegrepen hoek 30° is.
Er zijn 96 gaten in de externe cirkel van gaten waarvan de inbegrepen hoek 15°. 121 gaten in totaal is.
De gatendiameter: Ф0.5mm
Het wordt gemaakt van messing.
3 waterstroom 10L/min±5%, Stroommeter is regelbare Waaier 4 van drukmaat 0~0.4Mpa 5 maat van Schot de verwijderbare Druk 6 0~0.25MPa
| Watervoorziening | Waterstroom rate>10L/min±5% schoon water zonder opneming. |
| Controle en verrichting | klep, gehouden hand - |
| Pijpuitwendige diameter | Ф102mm |
| Pijp sferische diameter | SФ75.5mm |
| Pijpgaten | 121 gaten van Ф0.5mm 1 gat op het centrum binnencirkels 1 van 12 gaten bij hoogte 30° 4 buitencirkels van 24 gaten bij hoogte 15° |
| Pijpmateriaal | Messing |
| Bewegend schildmateriaal | Aluminium |
| Waterstroom | 10L/min±5%, Stroommeter is regelbaar |
| Drukmaat | 50~150Kpa, Waaier van drukmaat 0~0.25Mpa |
| Schot | Verwijderbaar |
| Plaatsvereisten | Specifieke IP waterdichte testruimte, De grond zou met verlichting vlak moeten zijn Met goede functie van toevloed en drainage. |
| Testende tijd | Handcontrole, minstens 5min |
Ben in overeenstemming met:
IEC60529
Iec60598-1
CEI 60335-1
Iec60745-1
VDE0630
VDE0632
IEC60034
DIN40050
ISO20653
De test van IPX3 IPX4.
Productinformatie:
De nevelpijp wordt ontworpen en overeenkomstig IEC60529-clausule IPX3 en IPX4 vervaardigd.
De Nevelpijp is een alternatief aan het Oscillerende Buismeetapparaat voor het vestigen van de graad van bescherming tegen toegang van water.
De Nevelpijp is voorgenomen voor gebruik op specimens die niet binnen de diameter van het Buismeetapparaat zullen passen.
De primaire CEI-tests omvatten de bescherming van IPX3 en IPX4-tegen water bespuitend en bespattend water.
In deze omstandigheid, wordt de handbediende nevelpijp gebruikt door handboek.
Instrument:

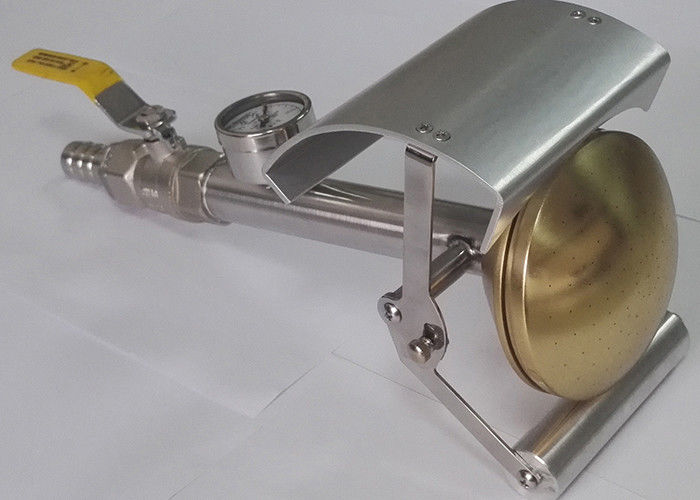

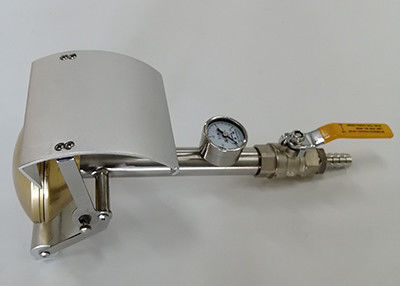

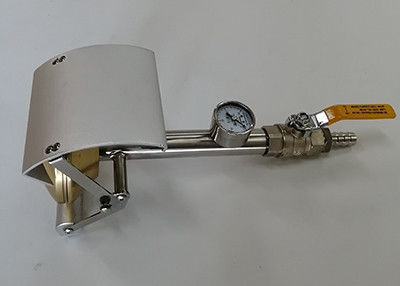

De Sc-ipx34-Sn Nevelpijp is een handbediend testapparaat om bescherming tegen het bespuiten van en het bespatten van water te verifiëren.
De waterdruk kan worden aangepast gebruikend de datatransportbesturingknop op het apparaat om het vereiste stroomtarief te geven.
De druk kan op de maat worden gezien die gemakshalve door de pijp wordt geplaatst.
Het nevelpatroon van de pijp wordt gemaakt aan de specificaties van CEI 60529.
Een beweegbaar schild kan meer dan een gedeelte van de pijp voor IPX3 worden neergezet of uit het nevelpatroon voor IPX4 worden bewogen
NOTA:
Het verschil tussen IPX3 en IPX4 is dat het schot in de IPX4-test zou moeten worden verwijderd.
Om hand-vrij te laten, ontwerpen wij de steun voor de nevelpijp van IPX3 IPX4.
levertijd: in 2 dagen.
Fabriekslevering, en snelle levering.
Sc-IPX de waterdichte testmachine is volgens IEC60529: 1989 +A1: 1999+A2: 2013 (Graden van bescherming door bijlagen worden geboden die (IP
Code) >, omvatten IEC60598, IEC60335 en CEI 60034-5, GB/T-2423.2, GB4208, GB7000.1.The-Sc-IPX de volgende testrangen: IPX1, IPX2,
IPX3, IPX4, IPX5, IPX6, IPX7 en IPX8 (verwijs naar pagina 51 van IEC60529). Het wordt wijd gebruikt in de organisatie van de authentificatietest voor
producten zoals elektro en elektronische producten, LEIDENE luminaires evenals in de relevante kwaliteitscontroleafdeling voor
waterdichte opsporing van de rangen van de bijlagenbescherming.
Het gehele waterdichte proefsysteem Sc-IPX omvat:
Druppeldoos (Sc-IPX12): De druppeldoos is voor de druppeltest van IPX1 en IPX2-. De grootte van de druppeldoos is 800x800x75mm (LXWXH). De diameter van druppelgat
is 0.4mm. De afstand tussen druppelgaten is 20mm. De steekproef kan over 150kg zijn.
Van de het Waternevel van de schommelingspijp de Testmateriaal (Sc-IPX34): Het is voor de test van IPX3 en IPX4-. Semi-diameter van schommelingspijp is 1meter (om het even welk
andere grootte is ook beschikbaar). De binnendiameter van de schommelingspijp is 15mm. De diameter van de steekproef roterende lijst is 1000mm (of andere
de grootte volgens de diameter van de schommelingspijp, en de hoogte zijn regelbaar. De omwentelingssnelheid is 1-5rpm die door PLC controleerde
paneel.
Waterdichte Jet Test Device (Sc-IPX56): Met watervoorzieningsapparaat is de grootte 1000x1000x600m, is de pijpdiameter 6.3mm (IPX5)
en 12.5mm (IPX6). De watersnelheid is 12.5±0.626L/min voor IPX5 en 100±5L/min voor IPX6.
Waterdicht de testapparaat van de onderdompelingstank (Sc-IPX7): Het is voor IPX7-test. De grootte van de watertank is 1000x1000x1200mm (Andere grootte kan zijn
ontworpen volgens uw verzoek). Het kan steekproeven tot 120kg testen
Waterdicht de testapparaat van de onderdompelingstank (Sc-IPX8): Het is voor IPX8-test. Het kan een waterdiepte van 050m simuleren. De wateronderdompeling
de tankdiameter is 600mm en de hoogte is 1200mm. De samenpersende spanning is 10 atmosferen of ontwerp volgens klant
verzoek.
