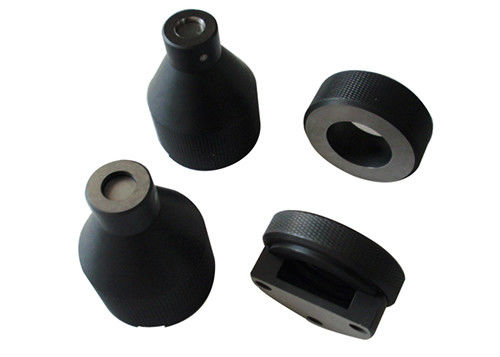

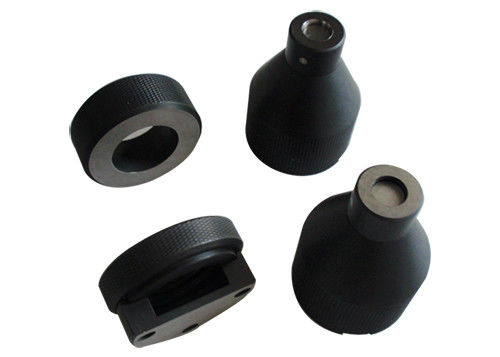

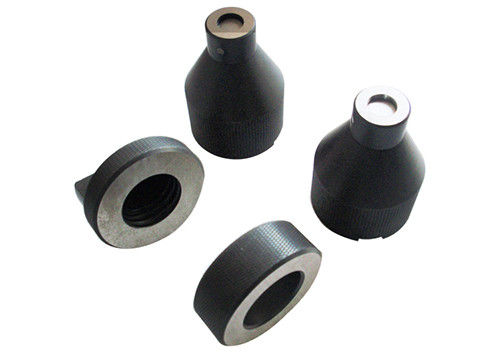

E26 ga en gaan niet Maten, het Schroefdraadmaat van het Vormstaal

Iec60061-3 E26-de lampglb maat, gaat geen maat gaat maat, schroefdraadmaat

E26 en E26d-de Maat maakt van een lijst:

Bevestigt:
Iec60061-3

Doel en het Testen:
1. 7006-27D-3

„GAAT“ de MAAT VOOR CAPS E26, E26/50x39, E26/51x39 & E26d
DOEL:

Om de maximumafmetingen van het schroefdraad en de afmeting T1min van de kappen van E26, van E26/50x39, van E26/51x39 of E26d-op gebeëindigde lampen te controleren.
 Het TESTEN:

Wanneer GLB op een gebeëindigde lamp in de maat is geschroeft voor zover het zal gaan, zal het centrale contact oppervlakte X. raken. Wanneer de lamp wordt verwijderd uit de maat, zullen minstens twee volledige draaien worden vereist om de draden los te maken.

2. 7006-29L-4

„OM TE GAAN NIET“ MAAT VOOR CAPS
E26, E26/50x39, E26/51x39 & E26d
DOEL:

Om de minimum buiten (belangrijkste) diameter van het schroefdraad, afmeting D, van E26, E26/50x39, de kappen van E26/51x39 orE26d op gebeëindigde lampen te controleren.
Het TESTEN:

Wanneer de maat over de draad van GLB op een gebeëindigde lamp wordt geplaatst, hield GLB het meest bovenste, zal het centrale contact niet voorbij oppervlakte X. ontwerpen. Slechts zal het gewicht van de maat zelf in de test worden gebruikt.

3. 7006-29-3

MAAT VOOR HET TESTEN VAN CONTACT-MAAKT VAN LAMPEN MET CAPS WORDEN GEPAST DAT
DOEL:

Om lampafmetingen contact-maakt in de lamphouders van E26 te controleren, van E26/50x39, van E26/51x39 of E26d-.
Het TESTEN:

De vorm van de lamp met betrekking tot de pasvorm in de lamphouder wordt verondersteld correct om te zijn, als de lamp in de maat kan worden geduwd tot het vliegtuig W vliegtuig V of projecten voorbij het bereikt. Voor de afgedekte lampen van E26/24, wanneer de oppervlakten V en W samenvallend zijn, zal de bovenkant van GLB met inbegrip van om het even welk soldeersel of geleidend materiaal, zich niet boven oppervlakte X. uitbreiden.

4. 7006-29A-2

MAAT VOOR CAPS OP GEBEËINDIGDE LAMPEN VOOR het TESTEN van BESCHERMING TEGEN TOEVALLIG CONTACT E26d
DOEL:

Om bescherming tegen toevallig contact van kappen E26d op gebeëindigde lampen te controleren.
Het TESTEN:

Wanneer de lamp in de maat is geduwd voor zover het met het zijdiesoldeersel van GLB gaan zal in het verstrekte reces wordt gevestigd, zal de oppervlakte W van de duiker niet voorbij oppervlakte V. ontwerpen.

5. 7006-29B-2

MAAT MET VERWIJZINGSdiameter VAN 23 MM VOOR CAPS E26D
DOEL:

Om afmetingen S min., s-max., S1min te controleren. en S1max. van kappen E26d.
Het TESTEN:

Wanneer GLB (of de lamp) in de maat zijn geduwd voor zover het zal gaan, zal de oppervlakte W van de duiker voorbij oppervlakte Y, maar voor niet gemonteerde kappen, niet zal ontwerpen voorbij oppervlakte X. ontwerpen.
Voor kappen op gebeëindigde lampen, zal de oppervlakte W niet voorbij oppervlakte V. ontwerpen.

6. 7006-29C-2

MAAT MET VERWIJZINGSdiameter VAN 13,2 MM VOOR CAPS E26D
DOEL:

Om afmetingenc max. en C1-max. van kappen E26d te controleren.
Het TESTEN:

Wanneer niet gemonteerd GLB in de maat is geduwd voor zover het zal gaan, zal de oppervlakte W van de duiker niet voorbij oppervlakte X. ontwerpen. Voor kappen op gebeëindigde lampen, zal de oppervlakte W niet voorbij oppervlakte V. ontwerpen. In dit geval, zal GLB zo geplaatst worden dat het soldeersel op het middendiecontact in het reces gevestigd wordt in de maat wordt verstrekt.

7. 7006-29D-1
MAAT MET VERWIJZINGSdiameter VAN 10,4 MM VOOR E26D CAPS OP GEBEËINDIGDE LAMPEN
DOEL:

Om afmetingen C1 min te controleren, tonen andT1 min, op blad 7004-29 en de maximumafmetingen van de GLB-draad.
 Het TESTEN:

Wanneer de lamp in de maat is geschroeft voor zover het zal gaan, zal de oppervlakte „W“ met of project voorbij oppervlakte „V“ coplanair zijn. Na deze test, zullen minstens twee volledige draaien van de lamp worden vereist om het van de maat los te maken.

-------------------------------------------------------------------------------------------------------------------------------------
7006-27D-3 „GA“ MAAT VOOR CAPS E26, E26/50x39, E26/51x39 & E26d
7006-29L-4 „om TE GAAN niet“ MAAT VOOR CAPS E26, E26/50x39, E26/51x39 & E26d
7006-29-3 MAAT VOOR HET TESTEN VAN CONTACT-MAAKT VAN LAMPEN MET CAPS WORDEN GEPAST DAT
7006-29A-2 MAAT VOOR CAPS OP GEBEËINDIGDE LAMPEN VOOR HET TESTEN VAN BESCHERMING TEGEN TOEVALLIG CONTACT E26D
7006-29B-2 MAAT MET VERWIJZINGSdiameter VAN 23 MM VOOR CAPS E26D
7006-29C-2 MAAT MET VERWIJZINGSdiameter VAN 13,2 MM VOOR CAPS E26D
7006-29D-1 MAAT MET VERWIJZINGSdiameter VAN 10,4 MM VOOR E26D CAPS OP GEBEËINDIGDE LAMPEN
