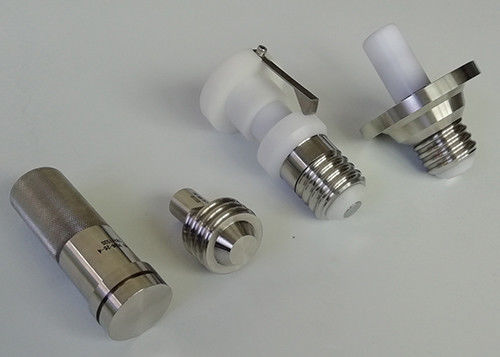

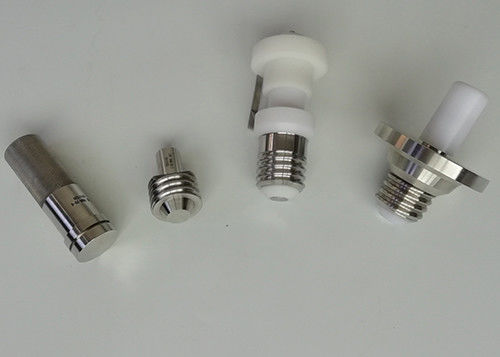

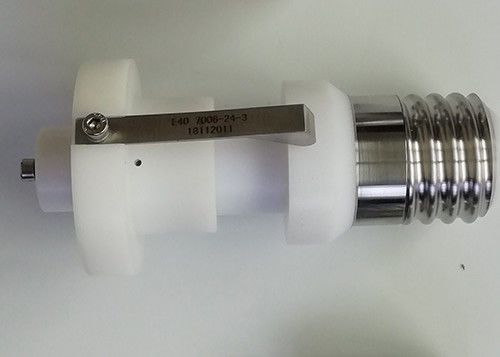

Roestvrij staale40 iec60061-3 Maat voor Lamphouders

Maat voor de Maat van de Lamphouderse40 E14 Hoge druk voor Lamphouders

Lijst:

GA MAAT VOOR SCHROEFDRADEN VAN LAMPHOUDERS E10, E14 EN E407006-25-7

DOEL:

Om de minimumafmetingen van lamphouderschroefdraad en afmeting X te controleren toon op blad 7005-20

Het TESTEN:

Het zal mogelijk zijn om de maat in de lamphouder te schroeven zonder onbehoorlijke kracht te gebruiken.

(Voor de torsie dat in het geval van twijfel moet worden toegepast, zie CEI 60238, subclausule 4,4).

Wanneer de maat is geschroeft in zoverre dat het zal gaan, zal de rand van schroefshell van de lamphouder met, of project voorbij Y1 coplanair zijn, maar het zal niet project voorbij oppervlakte Y2 zijn.

7006-26-4

„OM TE GAAN NIET“ MATEN VOOR SCHROEFDRADEN VAN LAMPHOUDERS E10, EP10, EY10, E14, E27, E39 EN E40

DOEL:

Om de minimumafmetingen van het schroefdraad, afmeting D1, van lamphouders E10, EP10, EY10, E14, E27, E39 EN E40 te controleren.

Het TESTEN:

Het schroefdraad van de lamphouder zal correct worden verondersteld om te zijn als de maat niet door zijn eigen gewicht tot dusver binnengaat dat de draad voorbij oppervlakte T. uitpuilt.

STOPmaat VOOR E14-LAMPHOUDER VOOR HET TESTEN VAN CONTACT HET MAKEN

STOP GAGUE VOOR LAMPHOUDER E14 MET KAARS GEVORMDE SCHACHT VOOR KAARS LMPS VOOR HET TESTEN VAN CONTACT HET MAKEN

MAAT VOOR HET TESTEN VAN CONTACT-MAAKT EN BESCHERMING TEGEN TOEVALLIG CONTACT TIJDENS TOEVOEGING VAN LAMPEN IN LAMPHOUDERS E14

DOEL: Om E14-lamphouders met betrekking tot te controleren:

a) Contact-maakt met lampen die ongunstige afmetingen hebben.

b) Bescherming tegen toevallig contact met levende delen, namelijk GLB-shell, tijdens toevoeging van een lamp.

Het TESTEN: De houder wordt verbonden in de testkring zoals getoond.

a) Met schakelaar A in positie 2 en open schakelaar B, wordt de maat volledig naar huis geschroeft.

In deze positie, zullen beide lampen aansteken.

b) Met schakelaar A in positie 1 en gesloten schakelaar B, wordt de maat vastgeschroeft langzaam tot één van beiden van de lampenlichten.

Met de maat in deze positie wordt gehouden, wordt de schakelaar B geopend en de testsonde aan de kant van de maat die wordt gegleden naar beneden zover als

het zal in de ruimte tussen de maat en de houder gaan.

In deze positie zullen de lampen niet aansteken.

7006-25-7

„GAAT“ DE MAAT VOOR SCHROEFDRADEN VAN LAMPHOUDERS E10, E14 EN E40

7006-26-4

„OM TE GAAN NIET“ MATEN VOOR SCHROEFDRADEN VAN LAMPHOUDERS E10, EP10, EY10, E14, E27, E39 EN E40

7006-30-2.

STOPmaat VOOR E14-LAMPHOUDER VOOR HET TESTEN VAN CONTACT-MERKT

7006-30A-1

E14 STOPmaat VOOR LAMPHOUDERS E14 MET KAARS GEVORMDE SCHACHT VOOR KAARSlampen VOOR HET TESTEN VAN CONACT-MERKT

7006-31-5

E14 MAAT VOOR HET TESTEN VAN CONTACT-MERKT EN BESCHERMING TEGEN TOEVALLIG CONTACT TIJDENS TOEVOEGING VAN LAMPEN IN LAMPHOUDERS

De Test GLB van IEC60238 Figure5 E14 voor clausule 18 van de torsietest van IEC60238

De Test GLB van IEC60238 Figure11 E14 voor temperatuurtest 14,4 en 19,3 van IEC60238

IEC60238 figuur 13 E14-Test GLB A voor lamphouders E14 van IEC60238

IEC60238 figuur 13 E14-Test GLB B voor lamphouders E14 van IEC60238

60399-CEI-04-1

„GAAT“ de Maat voor vatdraad van lamphouders met de ring E14 van de schaduwhouder

„Om TE GAAN niet“ Maat voor vatdraad van lamphouders met de ring E14 van de schaduwhouder
