Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Materiaal: | Roestvrij staal | IP Code: | IPX5, IPX6 |
|---|---|---|---|
| Temperatuur: | Kamertemperatuur | Norm: | IEC60529/IEC 60335-1 |
| IPX5 pijpdiameter: | Ф6.3mm | IPX6 pijpdiameter: | Ф12.5mm |
| afstand van straalpijp aan bijlage: | 2.5~3m | Drukmaat: | 0~0.25MPa |
| Hoog licht: | IPX5 IP Testmateriaal,IPX6 IP Testmateriaal,IEC60529 water Jet Nozzles |
||

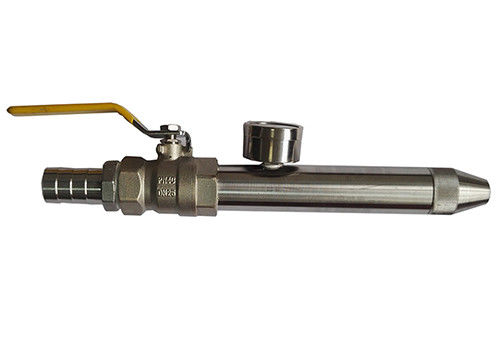

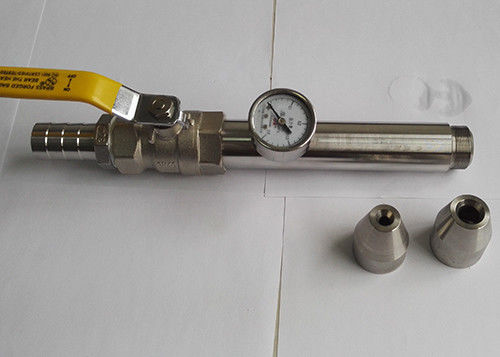

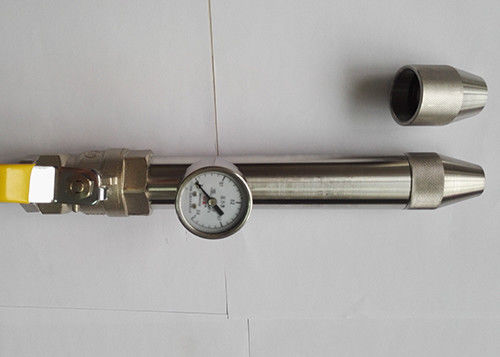

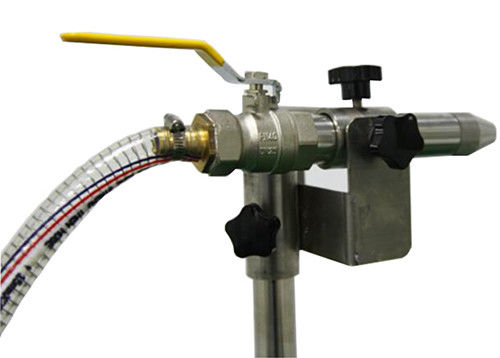

Van het Waterjet nozzles IP van IEC60529 IPX5 IPX6 Handbediend de Testmateriaal
Productinformatie:
De straalpijp wordt ontworpen en overeenkomstig IEC60529-clausule IPX5 en IPX6 vervaardigd.
Het wordt gebruikt voor de waterdichte test van het elektrische toestel.
Test voor tweede charateristic cijfer 5 met de 6,3 mm-pijp
De test wordt gemaakt door de bijlage van alle uitvoerbare richtingen met een stroom van water van een standaardtestpijp zoals aangetoond in figuur 6 te bespuiten.
De waar te nemen voorwaarden zijn als volgt:
Interne diameter van de pijp: 6,3 mm;
Leveringstarief: 12,5 L/min. ±5%;
Waterdruk: om worden aangepast bereik het gespecificeerde leveringstarief;
Kern van de wezenlijke stroom: cirkel van ongeveer 40 mm-diameter bij 2,5 m-afstand van pijp;
Testduur per vierkante meter bijlageoppervlakte die waarschijnlijk zal bespoten worden: 1 min;
Minimumtestduur: 3 min;
Afstand van pijp aan bijlageoppervlakte: tussen 2,5 m en 3 m.
Test voor tweede kenmerkend cijfer 6 met de 12,5 mm-pijp
De test wordt gemaakt door de bijlage van alle uitvoerbare richtingen met een stroom van water van een standaardtestpijp zoals aangetoond in figuur 6 te bespuiten.
De waar te nemen voorwaarden zijn als volgt:
Interne diameter van de pijp: 12,5 mm;
Leveringstarief: 100 I/min ±5%;
Waterdruk: om om het gespecificeerde leveringstarief worden aangepast te bereiken;
Kern van de wezenlijke stroom: cirkel van ongeveer 120 mm-diameter bij 2,5 m-afstand van pijp;
Testduur per vierkante meter bijlageoppervlakte die waarschijnlijk zal bespoten worden: 1 min;
Minimumtestduur: 3 min;
Afstand van pijp aan bijlageoppervlakte: tussen 2,5 m en 3 m.
Technische parameters:
| Nr. | Punt | IPX5 | IPX6 |
| 1 | Watervoorziening |
Het tarief van de waterstroom > 12.5L/min±5% schoon water zonder opneming. Het kan door de tank van het roestvrij staalwater en het onder druk gezette materiaal worden bereikt |
Tarief van de waterstroom >100L/min±5% schoon water zonder opneming. Het kan door de tank van het roestvrij staalwater en het onder druk gezette materiaal worden bereikt |
| 2 | De pijpdiameter | Ф6.3mm | Ф12.5mm |
| 3 | Waterstroom | 12.5±0.625L/min, Stroommeter is regelbaar | 100±5 l/min., Stroommeter is regelbaar |
| 4 | De afstand van straalpijp aan bijlage | 2.5~3m | 2.5~3m |
| 5 | Testende tijd | Niet minder dan 1min/m ² (niet minder dan 3 mins) | Niet minder dan 1min/m ² (niet minder dan 3mins) |
| 6 | Drukmaat | 0~0.25MPa | 0~0.25MPa |
| 7 | Plaatsvereisten |
Specifieke IP waterdichte testruimte de waarvan breedte meer dan 3m is, Met goede functie van toevloed en drainage. Muurinstallatie |
Specifieke IP waterdichte testruimte de waarvan breedte meer dan 3m is, Met goede functie van toevloed en drainage. Muurinstallatie |
Ben in overeenstemming met:
IEC60529
Iec60598-1
CEI 60335-1
Iec60745-1
VDE0630
VDE0632
IEC60034
DIN40050
ISO20653
IP Code van IPX5 en IPX6
Sc-IPX de waterdichte testmachine is volgens IEC60529: 1989 +A1: 1999+A2: 2013 (Graden van bescherming door bijlagen worden geboden die (IP
Code) >, omvatten IEC60598, IEC60335 en CEI 60034-5, GB/T-2423.2, GB4208, GB7000.1.The-Sc-IPX de volgende testrangen: IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7 en IPX8 (verwijs naar pagina 51 van IEC60529). Het wordt wijd gebruikt in de organisatie van de authentificatietest voor
producten zoals elektro en elektronische producten, LEIDENE luminaires evenals in de relevante kwaliteitscontroleafdeling voor
waterdichte opsporing van de rangen van de bijlagenbescherming.
Het gehele waterdichte proefsysteem Sc-IPX omvat:
Druppeldoos (Sc-IPX12): De druppeldoos is voor de druppeltest van IPX1 en IPX2-. De grootte van de druppeldoos is 800x800x75mm (LXWXH). De diameter van druppelgat
is 0.4mm. De afstand tussen druppelgaten is 20mm. De steekproef kan over 150kg zijn.
Van de het Waternevel van de schommelingspijp de Testmateriaal (Sc-IPX34): Het is voor de test van IPX3 en IPX4-. Semi-diameter van schommelingspijp is 1meter (om het even welk
andere grootte is ook beschikbaar). De binnendiameter van de schommelingspijp is 15mm. De diameter van de steekproef roterende lijst is 1000mm (of andere
de grootte volgens de diameter van de schommelingspijp, en de hoogte zijn regelbaar. De omwentelingssnelheid is 1-5rpm die door PLC controleerde
paneel.
Waterdichte Jet Test Device (Sc-IPX56): Met watervoorzieningsapparaat is de grootte 1000x1000x600m, is de pijpdiameter 6.3mm (IPX5)
en 12.5mm (IPX6). De watersnelheid is 12.5±0.626L/min voor IPX5 en 100±5L/min voor IPX6.
Waterdicht de testapparaat van de onderdompelingstank (Sc-IPX7): Het is voor IPX7-test. De grootte van de watertank is 1000x1000x1200mm (Andere grootte kan zijn
ontworpen volgens uw verzoek). Het kan steekproeven tot 120kg testen
Waterdicht de testapparaat van de onderdompelingstank (Sc-IPX8): Het is voor IPX8-test. Het kan een waterdiepte van 050m simuleren. De wateronderdompeling
de tankdiameter is 600mm en de hoogte is 1200mm. De samenpersende spanning is 10 atmosferen of ontwerp volgens klant
verzoek.
