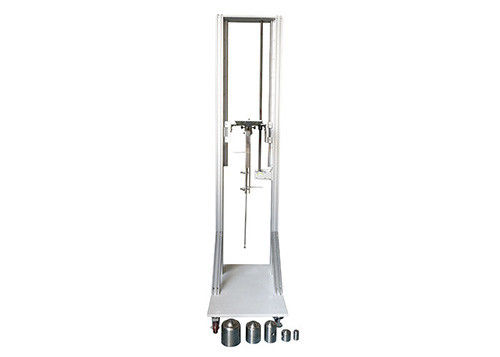

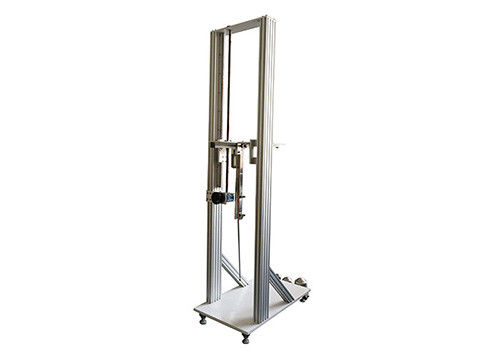

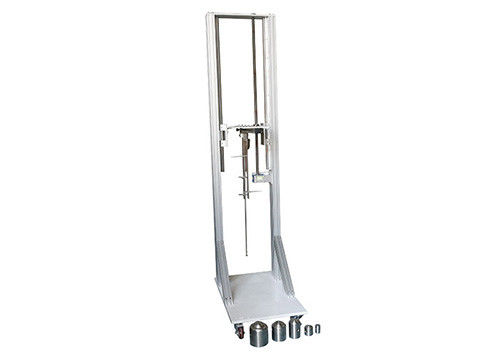

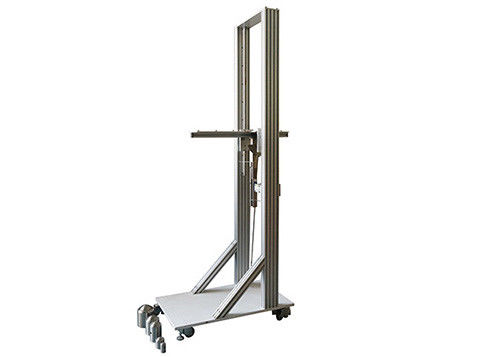

IEC62262 effect het Testen Apparaten, 20J-het Effecttest van de Slingerhamer

Van de de Hamertest van de hoge Energieslinger de Apparateniec62262 IEC60068 Test Ehc

Parameters:

Toepassing:

Het is van toepassing om de mechanische graad van de botsingssterkte te testen wanneer elektromateriaalshells externe voorwerpen in botsing komen.

Dit apparaat wordt ontworpen en volgens CEI 60068-2-75 vervaardigd, wordt het vooreind van de slingerstaaf verbonden met het slaan van elementen, aanpast de slingerstaaf aan een bepaalde hoogte en vrijgeeft het, dan bepaalt de schommeling van de slingerstaaf vrij om de oppervlakte van de teststeekproef binnen te beïnvloeden gebied. De verschillende gelijkwaardige massa opvallende elementen beantwoorden aan verschillende effectenergieën, en is op verschillende de sterktetest van de elektromateriaalbijlage van toepassing.

Teststeekproef:

Shell van stroom metend kabinet, het schakelbord van de hulpkantoorkabel en kabelkabeldoos en gelijkaardig materiaal.

Eigenschap:

Het kader van dit apparaat wordt gelast door roestvrij staal, is de structuur compact en duurzaam. De het opzetten steunen kunnen op en neer worden aangepast, en de effecthoek is regelbare 0-90 °, is het gehele testapparaat gemakkelijk om worden in werking gesteld. Het apparaat is een het effectapparaat van de hoge energieslinger voor 2J en hierboven.

Norm:

Iec60068-2-75 het Milieu testen – Deel 2: Tests – Test Eh: Clausule 5 Test Eha van hamertests: Slingerhamer, IEC62262-Graden van bescherming door bijlagen voor elektromateriaal tegen externe mechanische effecten worden geboden (IK-code die)

Standaardbeschrijving:

Het testapparaat bestaat fundamenteel uit een slinger die op zijn hoger eind roteren zodat in een vertikaal vlak worden gehouden. De as van de spil bedraagt 1 000 mm boven het metende punt. De slinger is samengesteld uit een nominaal stijf wapen en uit een opvallend element die aan de vereisten van lijst 1 voldoen.

Voor testen zwaar, omvangrijk of moeilijk om specimens te behandelen, kan een draagbare slinger worden gebruikt. Het zal aan de bovengenoemde beschrijving voldoen maar zijn spil kan direct op het specimen of op een beweegbare structuur worden bevestigd. In dit geval, zal men ervoor zorgen dat, vóór de tests, de as van de slinger horizontaal is, dat zijn bevestigen voldoende stijf is, en dat het effectpunt in het vertikale vlak is die door de as overgaan.

In alle gevallen, wanneer de slinger wordt vrijgegeven, zal het worden toegestaan om slechts onder de invloed van gravitatiekracht te vallen.

Effectenergie, de gelijkwaardige massa en lijst van de dalingshoogte:

Relatie tussen IK-code en de lijst van de effectenergie:
