CEI 60598 Geleide de Testlamp van de Clausule 4.14.3 Servomotor

Verschijningsverandering van Lantaarns Licht het Testen Materiaal het Aanpassen Apparaat IEC60598

Informatie:

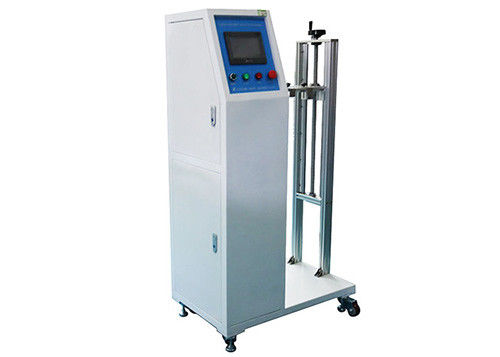

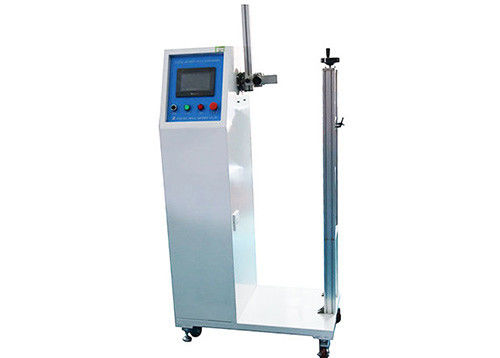

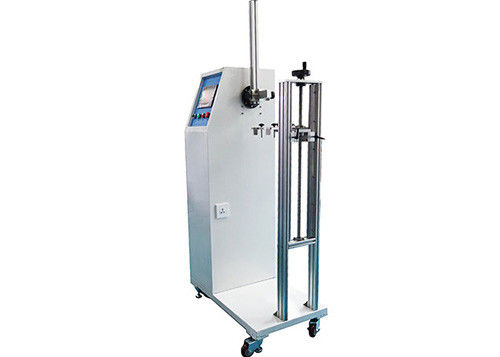

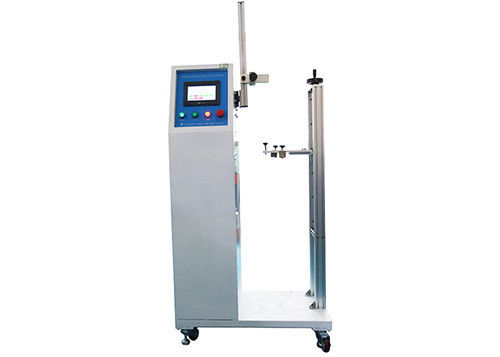

Het testmateriaal wordt ontworpen en volgens 4.14.3 van CEI 60598-1 vervaardigd, hoofdzakelijk gebruikt voor de torsie van de apparaten van de lampenaanpassing, en buigende test van de schemerlampen met regelbare schuine stand en positie, staande lampen en de lampen die voor professioneel gebruik zijn (zoals een plotterlampen).

Het testapparaat is met digitale controletechnologie en aandrijvingsmechanisme.

De omgekeerde en buigende hoeken, de uitrekkende slag, de omwentelingshoek, de testsnelheid en de testcyclus kunnen worden geplaatst.

Met testvoltooiing, het alarmfunctie van de testfout. Gemakkelijk te gebruiken en te werken.

Parameters:

Technische parameters:

1. Het testtarief kan worden bepaald, plaatsen zich het uitstrekken van 0,1 tot 10 keer/min.

2. De buigende hoek kan worden geplaatst, de schommelingswaaier van verticale lijnen aan beide kanten van 0-180°.

3. De hoogte van het omwentelingscentrum: 1200mm.

4. De maximumstraal van winding van de slinger: R500mm.

5. Maximumslag van het uitrekken van actie: 0650mm.

6. Actiedraaihoek: 0-360°.

7. De testcycli kunnen worden geplaatst, het aantal cycliwaaier 1-999999.

8. De inrichtingen kunnen een verscheidenheid van steekproeven binnen de standaardwaaier ontmoeten van het testen van behoeften.

9. Aandrijvingsmotor: Servomotor.

10. Controlemechanisme: Mitsubishi-PLC.

11. HMI: touch screeninterface.

12. Geleide gehele Engelse interface, gemakkelijk te werken.

13. Lading: met terminals, uiterlijk aan lading worden aangesloten (de lading is facultatief, extra die kosten).

Standaardbeschrijving:

4.14.3 worden de Eisen ten aanzien van het aanpassen apparaten hieronder gegeven.

a) Het aanpassen de apparaten en de middelen van aanpassing, bijvoorbeeld verbindingen, hijsend apparaten, aanpassend steunen of telescopische buizen, zullen zo geconstrueerd worden dat de koorden of de kabels niet worden gedrukt, vastgeklemd, beschadigd of langs de longitudinale as door meer dan 360° tijdens verrichting verdraaid.

NOTA: Als luminaire meer dan één verbinding heeft is de grens 360° op elke verbinding van toepassing als zij niet te dicht bij elkaar zijn. Elk geval moet op zijn eigen verdiensten worden beoordeeld.

De naleving wordt gecontroleerd door de volgende test:

Het het aanpassen apparaat, met de aangewezen kabel of het koord wordt uitgerust zal overeenkomstig Lijst die 4.5 worden in werking gesteld. Een cyclus van verrichting is een beweging van één uiterste van de waaier aan andere en terug naar de beginnende positie. Het tarief van beweging zal niet het apparaat om merkbaar veroorzaken te verwarmen en zal 600 cycli per uur niet overschrijden.

Voor elektromechanische contactsystemen, wordt deze test uitgevoerd gelijktijdig met de elektroverbindingstest van 4.11.6.

De naleving wordt gecontroleerd door inspectie.

Na de test, zal niet meer dan 50% van de bundels in een leider worden gebroken noch zal er om het even welke ernstige schade aan de isolatie, eventueel, van het flexibele koord zijn. Het koord of de kabel

zal worden onderworpen aan, en zal tevredenstellen, de isolatieweerstand en de tests met hoog voltage die in Sectie 10 wordt gespecificeerd.

De kruiskoppelingen en dergelijke, waar de het vastklemmen middelen kunnen worden aangepast, worden met de verbindingen getest slechts licht worden vastgeklemd om bovenmatige wrijving te vermijden die. Indien nodig, worden de het vastklemmen gebieden weer aangepast tijdens de test.

Voor het aanpassen apparaten die uit een flexibele buis bestaan, is de waaier van aanpassing voor deze test normaal 135° in beide richtingen van de verticaal. Nochtans, waar deze aanpassing niet kan worden bereikt zonder onredelijke kracht te gebruiken, wordt de flexibele buis gebogen slechts in de posities waar het alleen zal blijven.

b) Luminaires met een middel van aanpassing om binnen wapens worden geïnstalleerd bereiken, zullen de verrichting van zijn voorgenomen functie toestaan zonder het schaden van de stabiliteit van luminaire of misvorming van enig deel van de bouw te veroorzaken, noch zullen verwonding toe te schrijven aan temperaturen boven die gespecificeerd in Lijst 12.1 veroorzaken.

De naleving wordt gecontroleerd door luminaire te manipuleren of te behandelen, door de middelen van aanpassing zoals die zou moeten om normaal gebruik en door meting van de temperaturen tijdens de test van 12,4 vertegenwoordigen.

c) Voor luminaires om binnen wapensbereik worden opgezet, zal de ruimte die om het even welke middelen van aanpassing, behalve de lichtstraalopening omringen, tot 5 cm vanaf de middelen van aanpassing in om het even welke richting, aan de temperatuurgrenzen voor de middelen van voldoen

aanpassing, zoals die in Lijst 12.1 wordt gespecificeerd. De zelfde temperatuurgrenzen zijn ook op om het even welke middelen van aanpassing van toepassing die na het plaatsen van de luminaire lichtstraalopening worden aangestoken.

De naleving wordt gecontroleerd door de luminaire lichtstraalopening en door meting van de temperaturen tijdens de test van 12,4 te plaatsen.

Test aangaande het aanpassen apparaten:
