| Verwijzingsnorm: | CEI 60884 Figuur 11 | Testsnelheid: | (10±2) r/min |
|---|---|---|---|
| werkende posten: | 2 werkende posten | Testhoogte: | 260, 280, 300, (Regelbare) 320mm |
| Roterende Straal: | 35mm | Roterend gewicht: | 0,3, 0,4, 0,7, 0,9, 1,4, 2.0kg |
| Het trekken van gewicht: | 30N, 40N, 50N, 60N elk voor 2 stukken | De Diameter van het ringsgat: | Φ6.5mm, Φ9.5mm, Φ13mm, Φ14.5mm, elk voor 2 stukken |
| Markeren: | IEC60884 testapparaten,40N testapparaten,60N het vastklemmen schroef trekmachine |
||

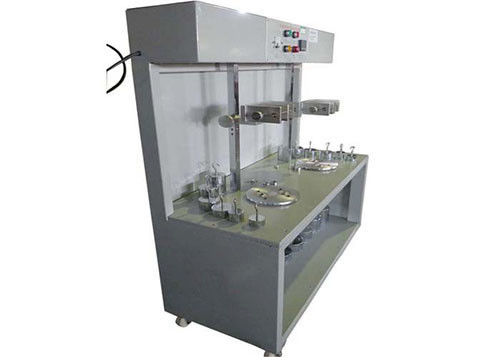

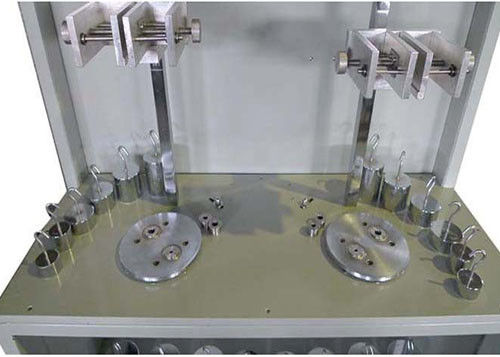

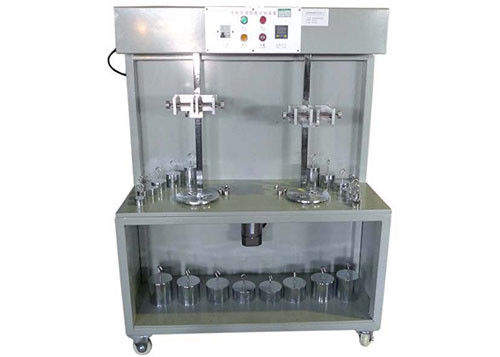

De Testapparaten van IEC60884 Fig11 om Schade aan Leiders Te controleren
Productdetails:
Deze het testen machine wordt ook genoemd de testapparaten om schadegraad van draad te controleren die volgens vele normen zoals iec60884-1 clausule 12.3.10 figuur 11, IEC60669 etc. bevestigt. Deze naleving wordt gebruikt voor het beoordelen of het ontwerp en de structuur van de het vastklemmen schroefterminal met het vereiste van niet over--schade aan de draad overeenkomstig zijn. Bovendien, het wordt ook gebruikt om te controleren of de het vastklemmen schroefterminal de spanning tijdens het proces van normaal gebruik kan dragen. De testende tijden kunnen vóór de test, en de nalevingseinden automatisch met het alarm worden vooraf ingesteld wanneer de testende tijden worden bereikt.
Technische parameters:
| Punt | Parameters |
| Voeding | AC220V, 50Hz |
| Testsnelheid | (10±2) r/min |
| Tijdopnemerwaaier | 0-99 uren 59 minuten |
| Werkende Posten | 2 werkende posten |
| Testhoogte | 260, 280, 300, (Regelbare) 320mm |
| Roterende Straal | 35mm |

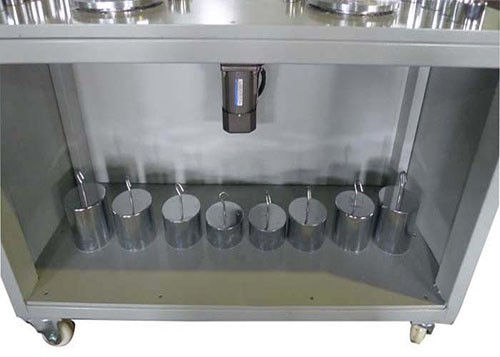

| Roterend Gewicht |
0,3, 0,4, 0,7, 0,9, 1,4, 2.0kg, elk voor 2 stukken |
| Het trekken van Gewicht | 30N, 40N, 50N, 60N elk voor 2 stukken |
| De Diameter van het ringsgat |
Φ6.5mm, Φ9.5mm, Φ13mm, Φ14.5mm, elk voor 2 stukken. |
| Afmetingen | 1110mmX405mmX1320mm. |
| Milieu-eisen | 0 ~ 40℃, Relatieve vochtigheid ≤80%. |
Waarden voor verbuiging onder mechanische ladingstest voor koperen geleiders
| Nominaal gebied in dwarsdoorsnede van leider (mm ²) | Diameter van ringsgat (mm) | Hoogte (mm) | Massa voor leider (kg) |
| 0,5 | 6.5 | 260 | 0,3 |
| 0,75 | 6.5 | 260 | 0,4 |
| 1.0 | 6.5 | 260 | 0,4 |
| 1.5 | 6.5 | 260 | 0,4 |
| 2.5 | 9.5 | 280 | 0,7 |
| 4.0 | 9.5 | 280 | 0,9 |
| 6.0 | 9.5 | 280 | 1.4 |
| 10.0 | 9.5 | 280 | 2.0 |
| 16.0 | 13.0 | 300 | 2.9 |
| 25.0 | 13.0 | 300 | 4.5 |
| 35 | 14.5 | 320 | 6.8 |
|
|||
Onderhoud en Voorzorgsmaatregelen:
1. De ring en het gewicht zouden in non-working tijd indien nodig schoon en droog moeten worden gehouden, met olie en verbinding wordt geschilderd die.
2. De dragende delen zouden periodiek moeten worden gesmeerd, en de gehele eenheid zou schoon moeten worden gehouden.
3. Besteed aandacht aan veiligheid wanneer het dragen van de zware gewichten.
