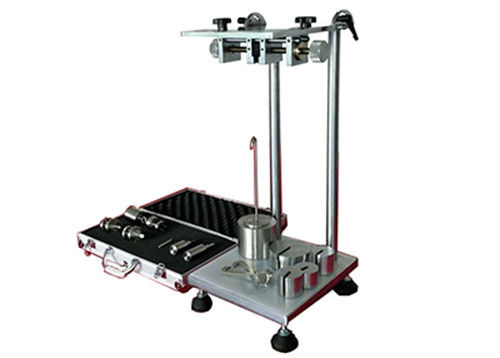

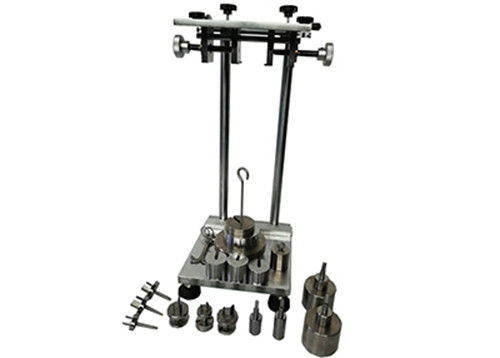

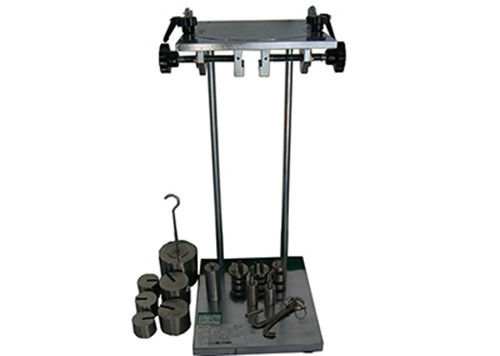

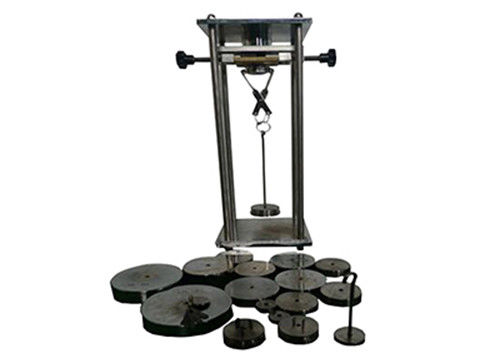

Van de de Terugtrekkingskracht van IEC60884 Fig18 de Controleapparaten

Apparaten voor Controle van Max Withdrawal Force IEC60884 Fig18 19

Toepassing:

 Het is geschikt om de maximumdiekracht te controleren wordt vereist om de stop uit de contactdoos en de enige die poolspeld te trekken van de contactdoosassemblage wordt teruggetrokken. Of de minimum vereiste die kracht binnen de waaier is door de norm wordt gespecificeerd.

Parameter:

1. De standaard één-pool 10A, three-pole 10A en 16A-testnorm stopt elk, de test standaardstoppen regelbaar elk van 10A 16A:
1) De ronde stop met 2 pool dubbele contactdoos, de boutdiameter is 4,8
2) De ronde stop van de 2 pool twee doelen dienende contactdoos, de boutdiameter is 4,0
3) De ronde (eenpolige) stop, de boutdiameter is 4,8
4) De ronde (eenpolige) stop, de boutdiameter is 4,0

2. Gewichten: 36N*1, 5.4N*1, 5N*2, 4N*1, 2.6N*1;
1) Standaardtestbout: Elke voor 1.5N en 2N
2)1 reeks van het vastklemmen apparaat
3) 1 reeks van Gewichtendienblad
4) Zijspanningsgewichten 5N*1
5) 1 reeks van zijspanningsbar

Gebruik:

1. De teststop met de maximumgroottespelden wordt opgenomen in en van de contactdoos teruggetrokken
afzet tien keer. Het wordt dan opnieuw opgenomen, een drager E voor een belangrijkste massa en a
supplementaire massa G die aan het door middel van een geschikte klem D. worden vastgemaakt.
de supplementaire massa is dusdanig dat het een kracht gelijk aan één tiende van het maximum uitoefent
terugtrekkingskracht in Lijst 16 wordt getoond die.
2. De belangrijkste massa, samen met de supplementaire massa, de klem, de drager en
de stop oefent een kracht gelijk aan de maximumdieterugtrekkingskracht in Lijst 16 wordt getoond uit.
3. De belangrijkste massa wordt gehangen op de stop zonder het schokken en de supplementaire massa is, als
noodzakelijk, toegestaan om van een hoogte van 50 mm op de belangrijkste massa te vallen.

Extra functie:

Apparaat om de weerstand tegen zijspanning te controleren

Het kan controlerend de weerstand tegen zijspanning, bevestigt aan IEC60884-Figuur 13.

Figuur 13 die testen:

1. Elk specimen wordt opgezet op een verticale oppervlakte met het vliegtuig door de contactdoos-contacten
horizontaal. Het apparaat is dan volledig bezet en een gewicht gehangen op het dusdanig dat de uitgeoefende kracht 5N is.

2. Het apparaat wordt verwijderd na 1 min en de contactdoos-afzet gedraaid door 90 graad op de steun
oppervlakte. De test wordt gemaakt vier keer, de contactdoos-afzet die door 90 graad na elke overeenkomst worden gedraaid.

3. Tijdens de test die zal het apparaat niet van de contactdoos-afzet wordt losgemaakt worden.
4. Na de tests, zal de contactdoos-afzet geen schade in de zin van deze norm tonen; in
bijzonder, zullen zij aan de vereisten van clausule 22 voldoen

Normen:

Dit apparaat voldoet aan de vereisten van

IEC60884 figuur 18/19,

VDE0620, enz.
