UL498 stop en Contactdoos die Maat voor Behoud van Bladentest meten

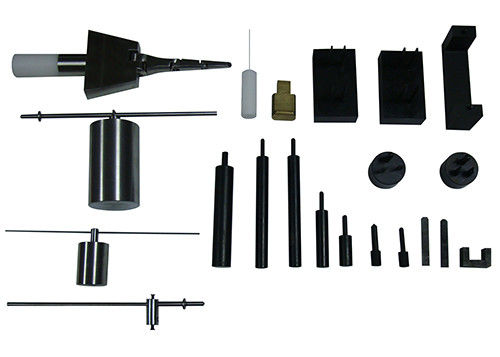

Maatlijst:
Nr. | Productnaam | Standaardcijfer | Model |
|---|
Oude Versie | Nieuwe Versie |
|---|
| 1 | Gearticuleerde sonde met Webeinde | Figuur 9.1 | Figuur 9.1 | U8-F91 |
| 2 | Sonde | Figuur 10.1 | Figuur 10.1 | U8-F101 |
| 3 | Vlakke sonde | Figuur 31.1 | Figuur 31.1 | U8-F311 |
| 4 | Verwijzingsstop | Figuur 69.1 | Figuur 73.1 | U8-F691 |
| 5 | Typische testapparaten | Figuur 69.2 | Figuur 73.2 | U8-F692 |
| 6 | De ongepaste bladen van de toevoegingstest | Figuur 94.1 | Figuur 98.1 | U8-F941 |
| 7 | Teststop | Figuur 105.1 | Figuur 109.1 | U8-F1051 |
| 8 | Testblad | Figuur 105.2 | Figuur 109.2 | U8-F1052 |
| 9 | De inrichting van de vergaarbaktest | Figuur 118.1 | Figuur 122.1 | U8-F1181 |
| 10 | Ontsla hulpmiddel | Figuur 118.3 | Figuur 122.3 | U8-F1183 |
| 11 | Brug | Figuur 118.5 | Figuur 122.5 | U8-F1185 |
| 12 | Testspeld A | Figuur 119.1 | Figuur 123.1 | U8-F1191 |
| 13 | Testspeld B | Figuur 119.2 | Figuur 123.2 | U8-F1192 |
| 14 | 57g grondspeld | Figuur 119.3 | Figuur 123.3 | U8- F1193 |
| 15 | 113g grondspeld | Figuur 119.4 | Figuur 123.4 | U8- F1194 |
| 16 | No.14AWG testspeld | Figuur 129.2 | Figuur 133.2 | U8-F1292 |
| 17 | Kleine testsonde | Figuur 132.1 | Figuur 136.1 | U8-F1321 |
| 18 | Inrichting voor de test van de assemblageveiligheid | Figuur 144.2 | Figuur 165.2 | U8-F1442 |
| 19 | Standaard aan de grond zettende speld | Figuur BR 5,1 | Figuur BR 5,1 | U8-SD51 |
| 20 | Standaard aan de grond zettende speld | Figuur BR 13,1 | Figuur BR 13,1 | U8-SD131 |
| 21 | Overmaatse aan de grond zettende speld | Figuur BR 13,2 | Figuur BR 13,2 | U8-SD132 |

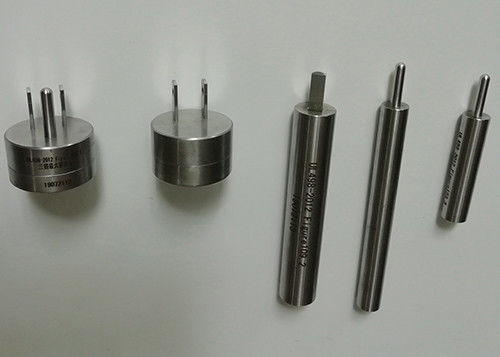

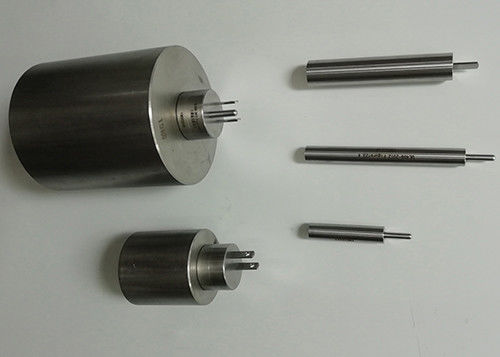

UL498-2012 figuur 109.1 1
UL498-2012 figuur 109.1 1

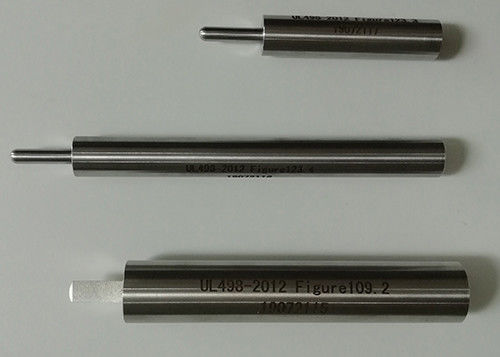

UL498-2012 figuur 109.2 1
UL498-2012 figuur 123.3 1
UL498-2012 figuur 123.4 1
Behoud 109 van Bladentest
109.1 een gelijke of met alle accomodatie vergaarbak die een configuratie 5-15R hebben, 5-20R, 6-15R, zal of 6-20R zijn
onderworpen die aan het behoud van bladentest in deze Sectie wordt beschreven.
Uitzondering: Een vergaarbak die een configuratie 1-15R, 5-15R, 5-20R, 6-15R, of 6-20R en niet van hebben
het gelijke of met alle accomodatie type kan in plaats daarvan aan het Behoud van Stoppentest, Sectie 114 worden onderworpen.
109.1 herzien 16 November, 2012
109.2 de vergaarbakken die hebben breken lusje af, wanneer verstrekt die, uit één niet-geïdentificeerde terminal wordt verwijderd zijn
aan tien conditionerende cycli van handtoevoeging en terugtrekking van een standaardmaat worden onderworpen, zie
Figuur 109.1. Elk van zes apparaten moet worden getest. De maat moet zoals samengevat in Lijst 109.1 worden gevormd.
De kracht was van toepassing om de maat op te nemen want om het even welke conditionerende cycli niet 40 lbf (178 N) moet overschrijden.
De maat moet de afmetingen hebben in Figuur 109.1 worden vermeld maar moet geen gaten in de buiteneinden hebben dat
van de bladen.
Figuur 109.1 Testmaat
NOTA'S
1) De bladen zullen van hulpmiddelstaal, Rockwell-Hardheid C58 aan C60 worden gemaakt.
2) Alle scherpe randen zullen aan een straal van 0,016 tot 0,020 duim worden verwijderd. De einden van alle vlakke bladen schuinden zoals aangetoond in het eind af van
bladdetail.
3) De bladoppervlakten zullen geen 32 micro-inchs beëindigen malen in een richtingsloodlijn aan de belangrijkste as overschrijden. Eindig is te zijn
bepaald visueel gebruikend een vergelijkende methode en 10 X een optische vergroting.
4) Alle posities van het bladgat worden gevestigd op de as van de bladen.
5) R wijst straal aan. Alle afmetingen zijn in duim.
6) De vlakke bladposities zullen worden gewijzigd om configuraties 5-20 en 6-20 aan te passen.
De maatconfiguraties van de lijst 109.1 Test voor het conditioneren
Apparaat onder de maat van de testtest Nr van geteste apparaten
5-15R 5-15P 6
5-20R 5-15P 3
5-20P 3
6-15R 6-15P 6
6-20R 6-15P 3
6-20P 3
109.3 de standaardmaat moet zoals aangetoond in Lijst 109.2 worden gevormd die de lijnbladen gebruiken zonder
gaten en met het aan de grond zettende verwijderde blad. De maat moet toen in de vergaarbak en a worden opgenomen
statische 3 lbf (13,3 N) (met inbegrip van het gewicht van de maat), wat neigt om de maat uit te verwijderen
de vergaarbak, moet voor een periode van 1 minuut in een richting worden toegepast normaal aan het vliegtuig van het gezicht van
vergaarbak. Er zal meer dan 0,079 duim (2 mm) geen verplaatsing van de maat zijn.
Lijst 109.2
De configuraties van de testmaat voor behoud het testen
Apparaat onder de maat van de testtest Nr van geteste apparaten
5-15R 1-15P of 5-15Pa 6
5-20R 1-15P of 5-15Pa 3
5-20Pa 3
6-15R 2-15P of 6-15Pa 6
6-20R 2-15P of 6-15Pa 3
2-20P of 6-20Pa 3
een Testmaat die het aan de grond zetten van verwijderd blad hebben.
109.4 de standaardmaat moet zoals aangetoond in Lijst 109.3 worden gevormd die de lijnbladen met gaten gebruiken
in het eind en met het aan de grond zettende blad op zijn plaats. De maat moet toen in de vergaarbak worden opgenomen en
een kracht was in een normale richting van toepassing op het vliegtuig van het gezicht van de vergaarbak die neigt om te verwijderen
maat. De statische die kracht wordt vereist zal om de maat terug te trekken 15 lbf overschrijden (67 N) niet (met inbegrip van het gewicht
van de maat).
109.2. Elk lijncontact zal 1 minuut statische 0,5 die lbf (2,2 N) kunnen weerstaan van toepassing is geweest op
het testblad in een richting normaal aan het vliegtuig van het gezicht van het specimen en in een richting die neigt
om het testblad te verwijderen, wanneer het testblad volledig in contact het openen wordt opgenomen. Er zal niet zijn
meer dan 0,079 duim (2 mm) verplaatsing van het testblad.
Figuur 123.3
van 2 oz (57 g) de gemalen speld
Materiaal: Speld-staal, Rockwell-Hardheid C58 aan C60.
Handvat – koudgewalst staal
NOTA'S
1) De grondspeld moet worden vastgemaakt om op stijve manier te behandelen.
2) Gespecificeerde niet lengte. Totaal hulpmiddelgewicht 2 oz (57 g).
3) De as van blad en de as van handvat, moeten concentriciteit en asgroepering van 0,006 maximum bij uiteinde van speld gecombineerd hebben.
4) De bladoppervlakten zullen geen 32 micro-inchs beëindigen malen in een richtingsloodlijn aan de belangrijkste as overschrijden.
Eindig is worden bepaald visueel gebruikend een vergelijkende methode en 10 X een optische vergroting.
Figuur 123.4
van 4 oz (113 g) de gemalen speld
Materiaal: Speld-staal, Rockwell-Hardheid C58 aan C60.
Handvat – koudgewalst staal
NOTA'S
1) De grondspeld moet worden vastgemaakt om op stijve manier te behandelen.
2) Gespecificeerde niet lengte. Totaal hulpmiddelgewicht 4 oz (113 g).
3) De as van blad en de as van handvat, moeten concentriciteit en asgroepering van 0,006 maximum bij uiteinde van speld gecombineerd hebben.
4) De bladoppervlakten zullen geen 32 micro-inchs beëindigen malen in een richtingsloodlijn aan de belangrijkste as overschrijden.
Eindig is worden bepaald visueel gebruikend een vergelijkende methode en 10 X een optische vergroting.
Toepassing:
Het Shicemateriaal biedt een brede waaier van maat aan om aan de gemeenschappelijkste normen met inbegrip van die van CEI, EN, UL, DIN, VDE en anderen te voldoen. Dergelijke normen vereisen het controleren van grootte & definitie enz. deze maten van hoger roestvrij staal en aangewezen staal met een hardheid van minstens 52-58 HRC worden geconstrueerd en een ruwheid volgens norm vereist. Elke maat wordt voorzien van een certificaat van kaliberbepaling.
Is in overeenstemming met:
UL498
