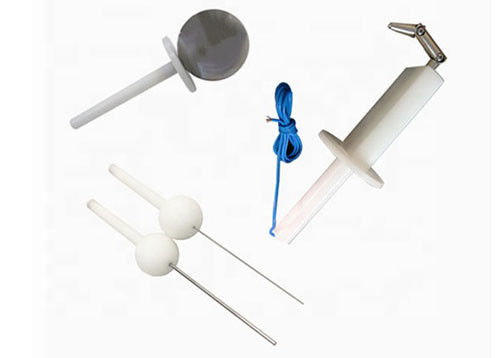

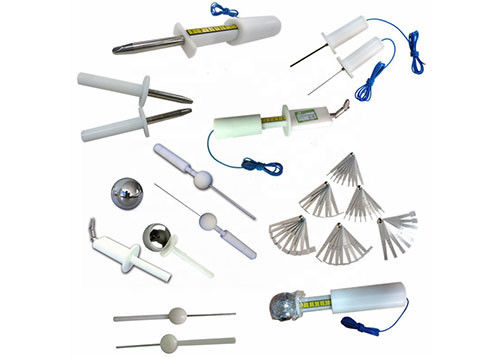

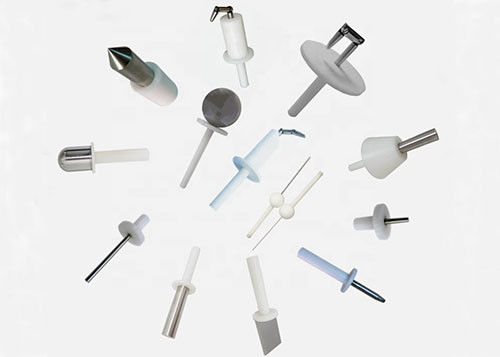

Van de de Testvinger van CEI 60335 de Sondeuitrusting

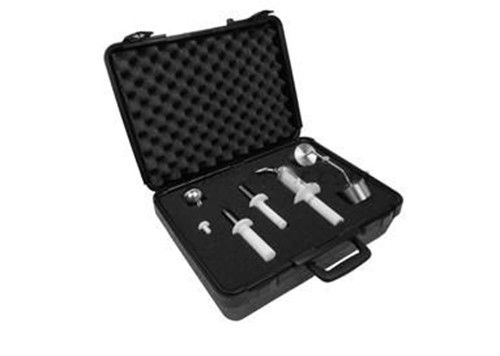

CEI 60335 Standaardtestsonde Kit Electric Safety Check Device

Lijst:

IEC60335 de test sondeert A

Specificatie:

IP1X sondeer de Sonde A van A /Test

1, volgens: IEC61032: 1997 /IEC60529: 2001 en UL

2, IP1X-Sonde A (Testsonde A) zijn noodzakelijk toestel voor huishouden en gelijkaardig elektrisch apparaat van tegen de test van de elektrische schokbescherming.

Technische Parameters:

1, Baldiameter: 50mm

2, Keerschotdiameter: 45mm

3, Keerschotdikte: 4mm

4, Handvatdiameter: 10mm

5, Handvatlengte: 100mm

6, volgens IEC61032-figuur 1 (de Testsonde A), lijst 6

Toepassing:

1, Gebied kan niet de levende delen of dicht bij de gevaarlijke delen raken.

2, in de controlevereisten van levensonderhoud dicht bij het gevaarlijke deel, de bal van het teststaal zonder duwbehoefte om met de meter van de duwspanning worden gebruikt, en staallichaam voor beschermende deklaagbehoefte om op 50 + krachten 5 van n (30 + 3 n) van toepassing te zijn

IEC60335 de Standaardsonde van de Testvinger

De Standaardsonde van de Testvinger/de Standaardtest kartelde Vingersonde/Testsonde B/IP2X-de Sonde van de Beschermingsrang

Technische Parameters:

1, Gekartelde Vingerdiameter: 12mm

2, Gekartelde Vingerlengte: 80mm

3, Keerschotdiameter: 50mm

4, Keerschotlengte: 100mm

5According aan: IEC60065, CEI 60335-1, CEI 60529, IEC60884-1, IEC60950, IEC61032, IEC69745-1

1, het gezamenlijke deel van de Standaardtest Gekartelde Vingersonde kan niet de levende delen of dicht bij de gevaarlijke delen raken, en 50 mm aan het keerschot van 20 mm kunnen niet binnengaan.

2, in verhinderen elektrische schoktest, draden, machtsapparaten, en zijn de verlichtingsinrichtingen nodig.

3Both de verbindingen zullen beweging in hetzelfde vliegtuig en dezelfde richting door een hoek van 90° met een 0° aan tolerantie +10° toelaten

Deze sonde is bedoeld om de basisbescherming tegen toegang tot gevaarlijke delen te verifiëren. Het wordt ook gebruikt om de bescherming tegen toegang met een vinger te verifiëren.

Tolerantie op afmetingen wanneer geen specifieke tolerantie wordt gegeven:

– op hoeken: 0

−10°
– op lineaire afmetingen: tot 25 mm: 0

− 0,05 mm; meer dan 25 mm: ± 0,2 mm.

Nota: De Testsonde wordt gemaakt van de producten van het precisieroestvrije staal, neemt en neerzette lichtjes wanneer het gebruiken, en besteedt aandacht aan onderhoud

De Testsonde C van IEC61032 IP3X (Testsonde C)

Basisinleiding:

1, volgens: IEC61032: 1997/IEC60529: 2001 EN UL

2, IP3X-Testsonde C (Testsonde C) zijn het noodzakelijke instrument om te werk te gaan beschermend elektrische schoktest van huishouden en gelijkaardige elektrische apparaten.

Technische parameters

1, de Lengte van de Testsonde: 100mm

2, de Diameter van de Testsonde: 2.5mm

3, de Diameter van het Damgebied: 35mm

4, Handvatdiameter: 10mm

5, Handvatlengte 100mm

6, volgens IEC61032-figuur 3 (de Testsonde C), lijst 6

Toepassing:

1, Standaardtest verwijst naar het gezamenlijke deel kan niet de levende delen of dicht bij de gevaarlijke delen raken, en 35mm het cirkelschot niet kan zijn gaan binnen.

2, in het testvereiste om toegang tot de gevaarlijke delen te verhinderen, de behoefte van de Testsonde C/D om met duwkracht 3±0.3N of 1±0.1N te zijn

Doel:

Deze sonde is bedoeld om de basisbescherming tegen toegang tot gevaarlijke delen te verifiëren. Het wordt ook gebruikt om de bescherming tegen toegang met een hulpmiddel te verifiëren.

Nota: Voor dwing buiten producten, gelieve te gebruiken met de dynamometer.

De Testsonde D van IEC61032 IP4X (Testsonde D)

Basisinleiding:

1, volgens: IEC61032: 1997/IEC60529: 2001 EN UL

2, IP4X-Testsonde D (Testsonde D) zijn noodzakelijk toestel voor huishouden en gelijkaardig elektrisch apparaat van tegen de test van de elektrische schokbescherming.

Technische parameters

1, de Lengte van de Testsonde: 100mm

2, de Diameter van de Testsonde: 1.0mm

3, de Diameter van het Damgebied: 35mm

4, Handvatdiameter: 10mm

5, Handvatlengte 100mm

6, volgens IEC61032-figuur 4 (de Testsonde D), dienen 6 GB/T4208-2008 (eerste kenmerkende digitale 4/5/6) in

Toepassing:

1, Standaardtest verwijst naar het gezamenlijke deel kan niet de levende delen raken of dicht bij de gevaarlijke delen binnen, gaan 30mm het cirkelschot niet kan zijn.

2, in het testvereiste om toegang tot de gevaarlijke delen te verhinderen, de behoefte van D van de Testsonde om met duw 1±0.1N te zijn
