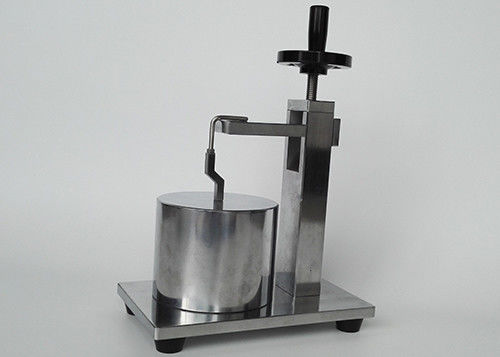

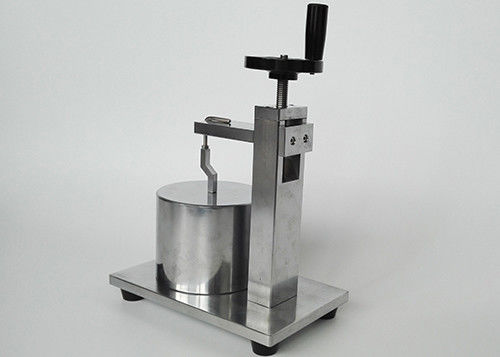

IEC60884 figuur 14 100N-de Testmateriaal van CEI, niet Stevige Spelden die Apparaat testen

IEC60884 figuur 14 Apparaat om het niet Stevige Gewicht van de Speldenlading Te testen

Productoverzicht:

Het toestel wordt gecontroleerd door de test van clausule 24 en, spelden die niet stevig zijn, door de volgende test die na de test van clausule 21 wordt gemaakt. Een kracht van 100 N wordt uitgeoefend op de speld, die zoals aangetoond in iec60884-1 wordt gesteund, figuur 14, voor 1 min in een richtingsloodlijn aan de as van de speld, met behulp van een staalstaaf die een diameter van 4,8 mm hebben, de as waarvan ook loodrecht aan de as van de speld is.

Tijdens de toepassing van de kracht, zal de vermindering van de afmeting van de speld op het punt waar de kracht wordt toegepast 0,15 mm niet overschrijden.

Na verwijdering van de staaf, zullen de afmetingen van de speld niet door meer dan 0,06 mm in enige richting veranderd zijn.

Technische parameters:

Bevestigt:

      CEI 60884 Figuur 14

      IEC60320 figuur 11

      VDE0620

Teststeekproef:

Speld van stop
