| Gebruik: | effect het testen machine | Productnaam: | Effect het Testen Machine/de Testmachine van het Dalingseffect/dalingsmeetapparaat |
|---|---|---|---|
| Effectenergie: | 2J, 5J, 10J, 20J, 50J | Functie: | Effecttest |
| IK07: | 2J | IK08: | 5J |
| IK09: | 10J | IK10: | 20J |
| Hoog licht: | Het Effect van CNAS 50J het Testen Apparaten,Het Effect van CNAS 5J het Testen Apparaten,De Opvallende Elementen van CNAS IK |
||
IK het opvallende van het de testmateriaal van het elementeneffect apparaat van de de dalingstest
Parameters
| Model | Sc-IK01 |
| Slinger |
Lengte: 1000mm; uitwendige diameter: 9mm; de muurdikte van de staalpijp: 0.5mm. Samenstelling van de gelijkwaardige massa met effectelement |
| Effectpunt | Boven en beneden regelbaar, slag 2001200mm, kan de hoogte worden aangepast |
| Effectelement | 2, 5,10, 20J-effecthamer |
| Dalingshoogte | Schaalvertoning |
| Versiewijze | Mechanisch |
| Afmeting | 950*550*2700mm |

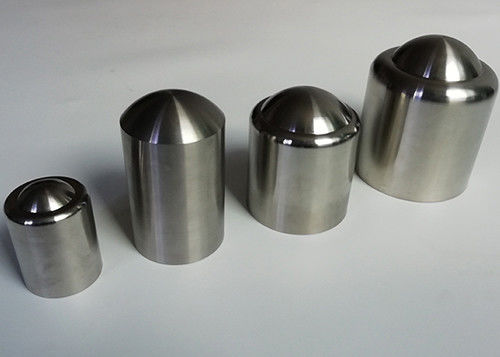

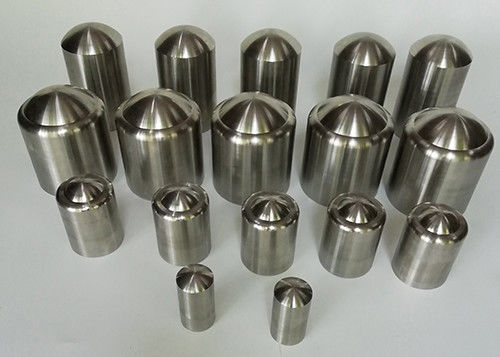

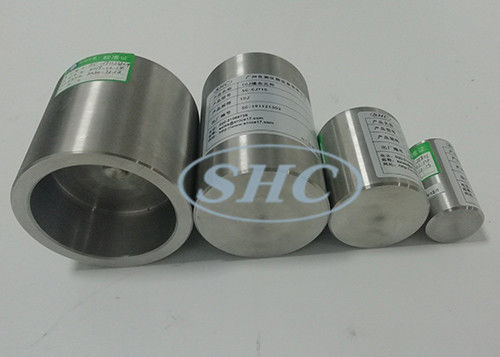

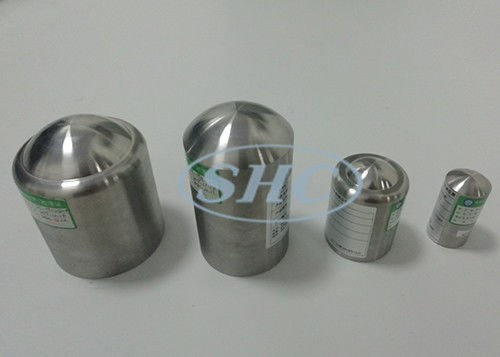

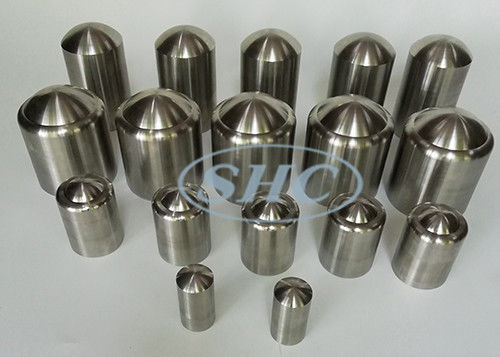

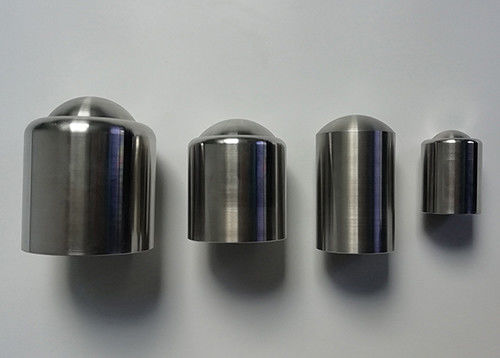

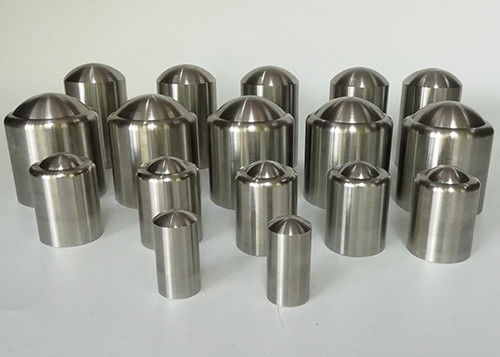

Gecoördineerde kenmerken van de opvallende elementen
| Energie /J |
≤1 ±10% |
2 ±5% |
5 ±5% |
10 ±5% |
20 ±5% |
50 ±5% |
| Gelijkwaardige massa ±2%kg | 0,25 (0,2) | 0,5 | 1.7 | 5 | 5 | 10 |
| Materiaal | Polyamide 1) | Staal 2) | ||||
| R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D/mm | 18.5(20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
| r/mm | - | - | 6 | - | 10 | 17 |
| l/mm | Om om de gelijkwaardige massa worden aangepast aan te passen, zie Bijlage A. | |||||
|
1) 85≤HRR≤100, Rockwell-hardheid volgens iso2039-2. 2) Fe490-2, volgens ISO1052; Rockwell-hardheid volgens ISO6508. |
||||||
| NEEM nota van de waarden die in de steunen voor de gelijkwaardige massa worden getoond en de diameter van de opvallende elementen voor de energiewaarde gelijk aan of minder dan 1 J is die in de huidige test EF. De waarden momenteel in test worden b.v. ook getoond voor deze twee parameters. Voor coördinatiedoel, zullen de waarden tussen haakjes fives jaren van de publicatie van deze norm worden geschrapt. | ||||||
Bevestigt
Iec60068-2-75 het Milieu testen – Deel 2: Tests – Test Eh: Hamertests, iec60068-2-63, IEC62262-Graden van bescherming door bijlagen voor elektromateriaal tegen externe mechanische effecten (IK-code) worden verstrekt, Zwakstroommechanisme iec60439-5 en controlgear assemblage - Deel 5 die: Bijzondere eisen ten aanzien van assemblage voor machtsdistributie in openbare netwerken
Eigenschap
Het materiaal die de autostructuur gebruiken, kan links en net, vooruit en achteruit worden bewogen, de hogere en lagere regelbare hoogte van het effectpunt, en de effecthoek 0-90°adjustable. Het apparaat is een laag het effectapparaat van de energieslinger voor 2J en hierboven.
Toepassing
Dit apparaat is geschikt voor mechanische schokweerstandtest aan elektrische kabinetten en ander bladmetaal, shell van het metende kabinet niet van de metaalstroom, het schakelbord van de hulpkantoorkabel en kabelkabeldoos
Teststeekproef
Shell van stroom metend kabinet, het schakelbord van de hulpkantoorkabel en kabelkabeldoos en gelijkaardig materiaal
Effectenergie, de gelijkwaardige massa en lijst van de dalingshoogte
| Energy/J | 2 | 5 | 10 | 20 | 50 |
| Gelijkwaardige massa /kg | 0,5 | 1.7 | 5 | 5 | 10 |
| Dalingshoogte ±1%mm | 400 | 300 | 200 | 400 | 500 |
|
Nota's: 1. Zie nota in CEI 60068-2-75 3.2.2 1. In dit deel, wordt de energie (j) berekend nemend de standaarddieversnelling toe te schrijven aan de ernst van de aarde (g), tot het meest dichtbijgelegen gehele getal rond wordt gemaakt, dat 10m/s ² is. |
|||||
