| Normen: | CEI 61032 figuur 2 | Type: | CEI-de Sonde van de Testvinger |
|---|---|---|---|
| Materiaal: | Roestvrij staal en nylon | Vingerlengte: | 80±0.2mm |
| Gekartelde Vingerdiameter: | 12mm | Keerschotdiameter: | 50mm |
| Keerschotlengte: | 100mm | Schotdikte: | 20mm |
| Hoog licht: | sonde B van CEI 61032 30N,30N sonde B van CEI 61032,10N standaardtestvinger |
||
IEC61032 figuur 2 van de de testvinger van de Testsonde B de standaard antielektrische schok van Shell met duw 10N 20n 30n
Specificatie en technische parameters:
| Parameters /Model | Sc-F2B | SC-F2B - A | SC-F2B - B | Sc-f2b-F |

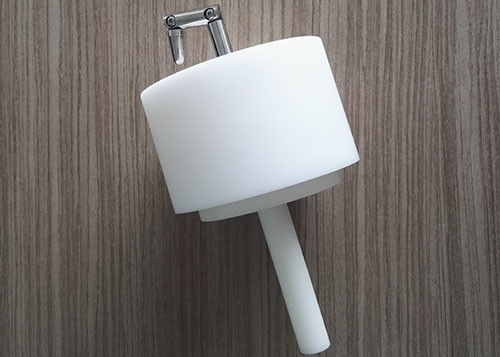

| Naam | Standaardtestvinger | De cirkelvinger van de schottest | De grote vinger van de schottest | Standaardtestvinger met kracht |
| 1 | 30±0.2 | 30±0.2 | 30±0.2 | 30±0.2 |
| 2 | 60±0.2 | 60±0.2 | 60±0.2 | 60±0.2 |
| 3 | 80±0.2 | 80±0.2 | 100±0.2 | 80±0.2 |
| 4 | 180±0.2 | 180±0.2 | - | 180±0.2 |
| 5 | R2±0.05 | R2±0.05 | R2±0.05 | R2±0.05 |
| 6 | S4±0.05 | S4±0.05 | S4±0.05 | S4±0.05 |
| 7 | 37o 0 -10 ' | 37o 0 -10 ' | 37o 0 -10 ' | 37o 0 -10 ' |
| 8 | 14o 0 -10 ' | 14o 0 -10 ' | 14o 0 -10 ' | 14o 0 -10 ' |
| 9 | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 |
| 10 | Ф50 | Ф50 | - | Ф50 |
| 11 | 20±0.2 | - | - | 20±0.2 |
| 12 | Ф75±0.2 | Ф75±0.2 | Ф125±0.2 | Ф75±0.2 |
| 13 | 5±0.5 | 5±0.5 | - | 5±0.5 |
| 14 | - | - | - | 10-50N kracht |
| 15 | IEC61032.1 | Iec60335-1 | Iec60335-2-14 | IEC60529 |
Productinformatie:
Dit is een vinger van de precisietest overeenkomstig vele normen die wordt gemaakt als
CEI 61032 figuur 2,
IEC60950 figuur 2A,
IEC60884,
IEC60335,
UL507,
en UL1278-figuur 8.4.

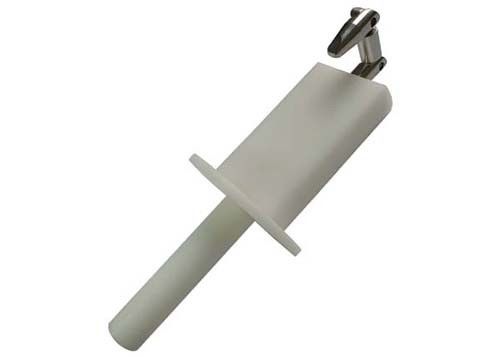

Deze sonde is bedoeld om de basisbescherming tegen toegang tot gevaarlijke delen te verifiëren. Het wordt ook gebruikt om de bescherming tegen toegang met een vinger te verifiëren. Deze sonde van de testvinger bestaat idem uit, vinger, basis en geïsoleerd handvat dat de kenmerken van de menselijke hand simuleert. Het heeft twee beweegbare verbindingen, die bij 90° kunnen worden gebogen.
Toepassing:
1.The de gezamenlijke delen van de testvinger kunnen de levende delen of geen gevaarlijke delen raken, en het 50mm20mm Keerschot kan niet binnengaan.
2.In de testvereisten om het naderbij komen aan de gevaarlijke delen te verhinderen, de sonde van de sondeb test vereisen aan met een 10±3N-duw. Het product zonder kracht zou met balansdynamometers moeten worden gebruikt.
3.In de test van tegen elektrische schok, bedrading, configuratie en macht en het wijzen van op apparaat zijn nodig. Zet de macht van de geteste steekproef aan, en oefen de overeenkomstige kracht uit om te bepalen of de aan de grond zettende lijn wordt verbonden (3 tussenvoegsels).
4.Both de verbindingen zullen beweging in hetzelfde vliegtuig en dezelfde richting door een hoek van 90° met een 0° aan tolerantie +10° toelaten
Deze sonde is bedoeld om de basisbescherming tegen toegang tot gevaarlijke delen te verifiëren.
Het wordt ook gebruikt om de bescherming tegen toegang met een vinger te verifiëren.
Tolerantie op afmetingen wanneer geen specifieke tolerantie wordt gegeven:
– op hoeken: 0
−10°
– op lineaire afmetingen: tot 25 mm: 0
− 0,05 mm; meer dan 25 mm: ± 0,2 mm.
Klantgericht: het kan voor anti-elektrische schoktest worden gebruikt wanneer uitgerust met pluggable banaanstoppen en amphenolschakelaar aan het eind van het handvat, of gebruikt voor de test van de bijlagebescherming wanneer open ingepast die gat van M6 aan het eind van het handvat (aan trekkracht en duwdynamometer wordt verbonden).
Gebruik
1. Het standaard gezamenlijke deel van de testvinger kan niet met de levende delen worden geraakt, of kan niet aan de gevaarlijke delen dicht zijn, en het 50mm20mm schot kan niet binnengaan.

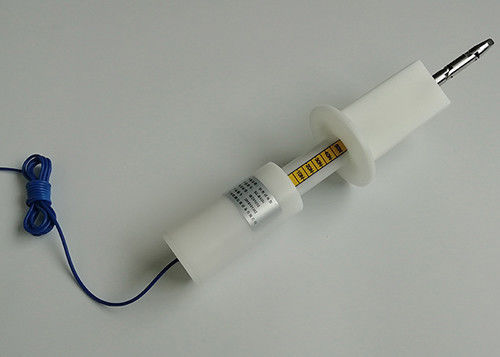

2. De test van het verhinderen gevaarlijke delen vereist de testsonde B met 10N±3N-duw. Over het algemeen moet het met een krachtmaat werken.

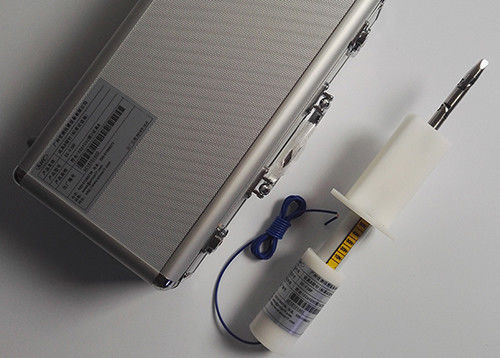

3. De anti-elektrische schok vereist werkend met het experimentapparaat van de anti-schoksonde: verbonden met het het experimentapparaat van de anti-schoksonde (40V-50V die), de test volgens de relatieve norm verwerken, is de zoemerring veroorzaakte elektrische schok. Bekijk de beelden hieronder:
