Gebeëindigd Lampenbi Pin Cap iec60061-3 Lampglb Maat

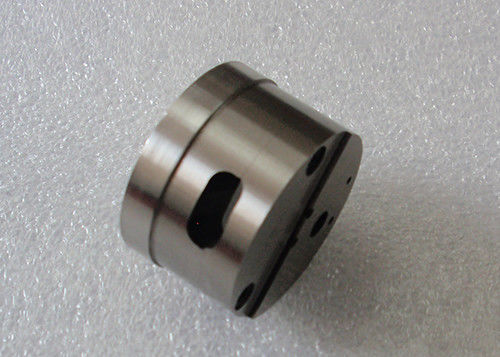

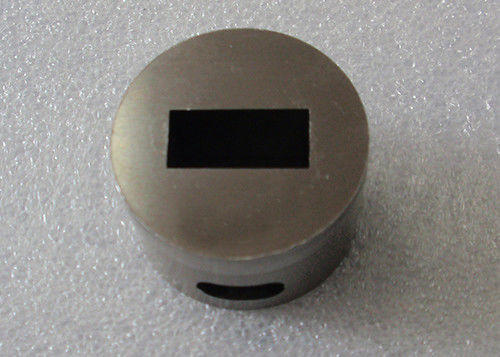

Maat voor bi-speld GLB G5.3 op gebeëindigde lampen 7006-73-1

7006-73-1

Maat voor bi-speld GLB G5.3 op gebeëindigde lampen 7006-73-1

Doel:

Om getoond GLB G5.3 op blad 7004-73 in de volgende opzichten te controleren:
- de gecombineerde verplaatsing en de diameter van de spelden (afmetingen D en E) met betrekking tot
maximum horizontale sectie (afmetingena max. en B-max.) van GLB;
- de minimumhoogte van shell (afmeting C min.);
- de diameter van de individuele spelden (afmeting E);
- de lengte van de spelden (afmeting F).

Het testen:

- Het zal mogelijk zijn om GLB in de maat met de spelden op te nemen die aan oppervlakte Z binnengaan tot
de ondersteunende voeten van shell zijn in contact met oppervlakte Z.
In deze positie, zullen de einden van de spelden coplanair met zijn of project voorbij oppervlakte X maar zullen
niet project voorbij oppervlakte W.
In additon, zal de hoogste rand van shell met of project voorbij oppervlakte Y. coplanair zijn.
- In het uitvoeren van deze controle zal de gebruikte kracht geen 5N overschrijden.
- Het zal mogelijk zijn om de individuele spelden van GLB in het gat e2 tot het niveau van op te nemen
steunen van voeten is samenvallend met oppervlakte W.
- Het zal niet mogelijk zijn om de individuele spelden in gat e1 op te nemen.

Is in overeenstemming met:

IEC60061-3 G5.3 7006-73-1

Toepassing:

Het Materiaal van Guangzhoushice biedt een brede waaier van maat aan om aan de gemeenschappelijkste normen te voldoen

met inbegrip van die van CEI, EN, UL, GB, DIN, VDE en anderen. Dergelijke normen vereisen

het controleren van grootte & de definitie enz. worden deze maten geconstrueerd van hoger roestvrij staal

en aangewezen staal met een hardheid van minstens 60 HRC en een ruwheid volgens

de norm vereist. Elke maat wordt voorzien van een certificaat van kaliberbepaling.
