| Material: | Mold steel | Standards: | AS/NZS 3112 |
|---|---|---|---|
| AS/NZS3112 FigureA1: | Rating and Dimensions of low voltage plugs gauge Fig A1 (10A, 15A, 20A) | AS/NZS3112 Figure B1: | Rating and Dimensions of low voltage plugs gauge Fig B1 |
| AS/NZS 3112 figure 3.1 a: | Contact gauge in Fig 3.1 a | AS/NZS 3112 figure 3.6: | Test of lateral strain gauge Fig 3.6 |
| AS/NZS 3112 Clause 3.6.3: | modified gauge of Appendix D (diameter changed to 43.2mm) | AS/NZS 3112 Clause 2.2.3: | Form of pin in Figure 2.3 |
| Hoog licht: | De Maat van de de Afzetkoppeling van de stopcontactdoos,De Koppelingsmaat van AS/NZS 3112 |
||

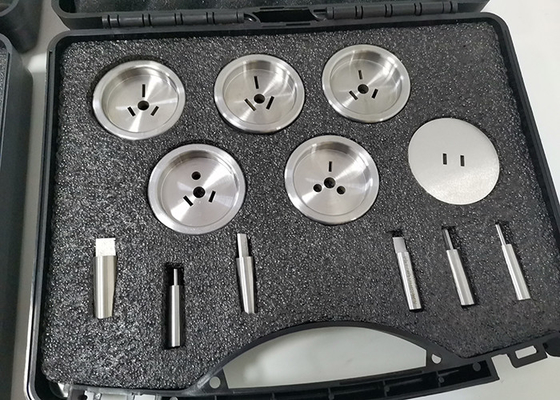

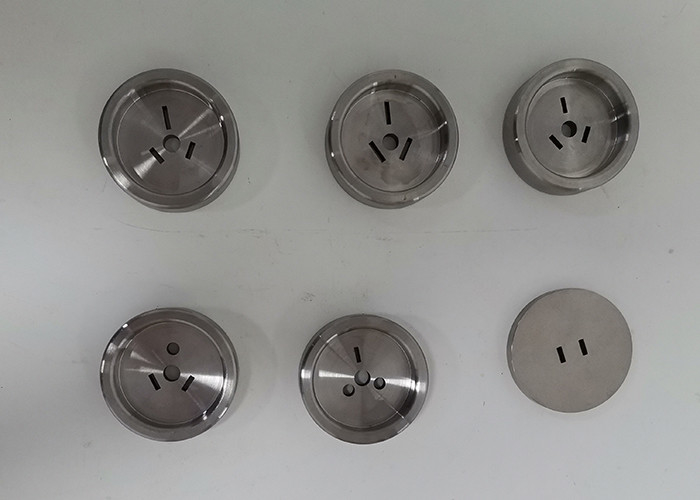

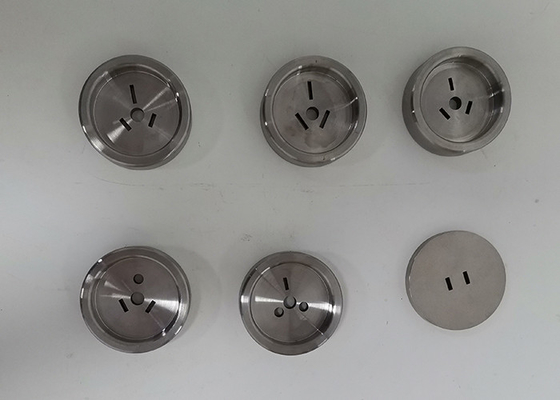

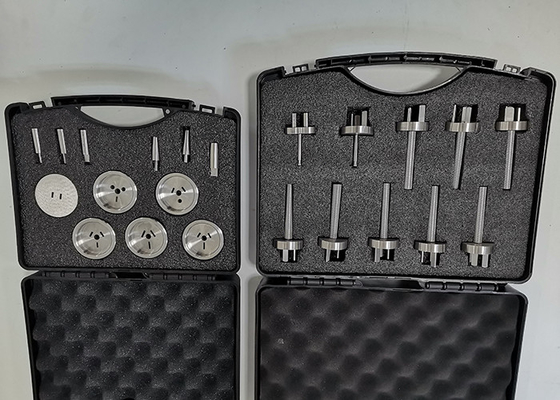

De Australische/Standaardstoppen van Nieuw Zeeland, contactdoos-afzet en koppelingenmaten
1. Toepassing:
Deze stop en contactdoostestmaat wordt hoofdzakelijk gebruikt om te testen en te inspecteren of de structuur en de grootte van stoppen en contactdozen met de normen van AS/NZS 3112 in overeenstemming zijn. En de hoofdzakelijk toepassingsindustrieën zijn elektronika, elektrische apparaten, stoppen en contactdozen en andere gelijkaardige gebieden.
2. Eigenschappen:
De maatafmetingen, tolerantie, materiaal, hardheid, oppervlakteruwheid zijn met de normenvereisten in overeenstemming;
De materiële hardheid is meer dan 50HRC; De materiële thermische uitbreidingscoëfficiënt is klein, zijn de afmetingen en de tolerantie stabiel en betrouwbaar.
Is in overeenstemming met:
AS/NZS 3112
Specificatie:
| Productmodel | Norm | Productnaam |
| Sc-a2-a1 | AS/NZS3112 FigureA1 | De classificatie en de Afmetingen van laag voltagestoppen meten Fig. A1 (10A, 15A, 20A) |
| Sc-a2-B1 | AS/NZS3112 figuur B1 | Classificatie en Afmetingen van de maatfig. B1 van laag voltagestoppen |
| Sc-a2-C1 | AS/NZS3112 figuur C1 | Tijdens de normale stop van de toevoegingstest in Fig. C1 (10A, 15A, 20A) |
| Sc-a2-D1 | AS/NZS3112 figuur D1 | Tijdens de normale stop van de toevoegingstest in Fig. D1 (10A, 15A, 21A) |
| Sc-a2-E1 | AS/NZS3112 figuur E1 | Huidige brekende test /Test van de teststop van de temperatuurstijging met messingsspelden in Fig. E1 |
| Sc-A2-F1a | AS/NZS3112 figuur F1 a | De classificatie en de Afmetingen van laag voltagestoppen meten Fig.f1 (a) Bijlage F |
| Sc-A2-F1b | AS/NZS3112 figuur F1 B | De classificatie en de Afmetingen van laag voltagestoppen meten Fig.f1 (B) Bijlage F |
| Sc-A2-G1a | AS/NZS3112 figuur G1 a | Tijdens de normale stop van de toevoegingstest in Fig. G1 (a) van Bijlage G |
| Sc-A2-G1b | AS/NZS3112 figuur G1 B | Tijdens de normale stop van de toevoegingstest in Fig. G1 (B) van Bijlage G |
| Sc-a2-X1 | Figuur van AS/NZS 3112 3.1 abc | Diepte van de maat van het contact geen-Contact in Fig. 3,1 omdat c |
| Sc-a2-X2 | AS/NZS 3112 figuur 3.1 abcclausule 3.3.4 | Diepte van de maat van het contactcontact in Fig. 3,1 omdat c |
| Sc-a2-X3 | AS/NZS 3112 figuur 3.1 a | Contactmaat in Fig. 3,1 a (metaalblad 1.58×6.2mm, lengte 12.60mm) |
| Sc-a2-X4 | AS/NZS 3112 figuur 3.1 B | Contactmaat in Fig. 3,1 B (metaalblad 1.58×8.93mm, lengte 12.60mm) |
| Sc-a2-X5 | AS/NZS 3112 figuur 3.1 c | Contactmaat in Fig. 3,1 c (metaalspeld: Ф4.7mm, lengte 12.60mm) |
| Sc-a2-X6 | AS/NZS 3112 figuur 3.6 | Test van zijfig. 3,6 van de spanningsmaat |
| Sc-a2-X7 | AS/NZS 3112 figuur 3.7 | Test van zijfig. 3,7 van de spanningsmaat |

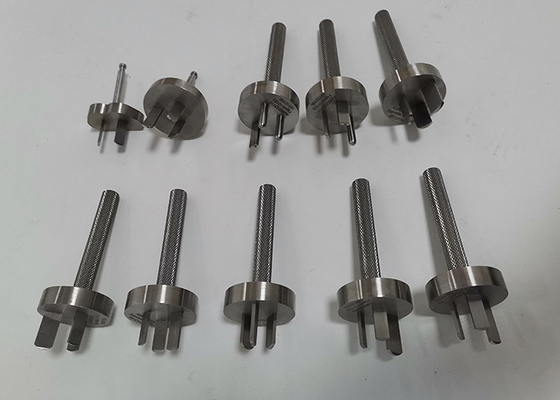

| Sc-a2-X8 | AS/NZS 3112 figuur 2.1 a1 | Teststop met messingsspelden in Figuur 2.1 (a1) 10A |
| Sc-a2-X9 | AS/NZS 3112 figuur 2.1 a1 | Teststop met messingsspelden in Figuur 2.1 (a1) 15A |
| Sc-a2-X10 | AS/NZS 3112 figuur 2.1 a2 | Teststop met messingsspelden in Figuur 2.1 (a2) |
| Sc-a2-X11 | AS/NZS 3112 figuur 2.1 B | Teststop met messingsspelden in Figuur 2.1 (B) |
| Sc-a2-X12 | AS/NZS 3112 figuur 2.1 c | Teststop met messingsspelden in Figuur 2.1 (c) |
| Sc-a2-X13 | AS/NZS 3112 figuur 2.1 d1 | Teststop met messingsspelden in Figuur 2.1 (d1) |
| Sc-a2-X14 | AS/NZS 3112 figuur 2.1 d2 | Teststop met messingsspelden in Figuur 2.1 (d2) |
| Sc-a2-X15 | AS/NZS 3112 figuur 2.1 F | Teststop met messingsspelden in Figuur 2.1 (F) |
| Sc-a2-X16 | AS/NZS 3112 figuur 2.1 g | Teststop met messingsspelden in Figuur 2.1 (g) |
| Sc-a2-X17 | AS/NZS 3112 Clausule 3.3.2 | De maat van de testspeld 1.5N 6.20mm x 1.58mm |
| Sc-a2-X18 | AS/NZS 3112 Clausule 3.3.2 | De maat van de testspeld 2N 6.20mm x 1.58mm |
| Sc-a2-X19 | AS/NZS 3112 Clausule 3.3.2 | De maat van de testspeld 3N 6.20mm x 1.58mm |
| Sc-a2-X20 | AS/NZS 3112 Figuur 2.1 | Testkaliber |
| Sc-a2-X21 | AS/NZS 3112 Clausule 2.13.8 | Houten het opzetten doos in Figuur 2.9 |
| Sc-a2-X22 | AS/NZS 3112 Clausule 2.13.8 | Speld het vastklemmen eenheid in Figuur 2.10 a, B, c |
| Sc-a2-X23 | AS/NZS 3112 Clausule 3.6.3 | gewijzigde die maat van Bijlage D (diameter in 43.2mm wordt veranderd) |
| Sc-a2-X24 | AS/NZS 3112 Clausule 3.14.2 | metaalbijlage H90mm x W60mm xD40mm met het bevestigen van gat |
| Sc-a2-X25 | AS/NZS 3112 Clausule 2.2.3 | Vorm van speld in Figuur 2.3 |
