Veerkrachtige de Testapparaten van de Dekkings Mechanische Sterkte

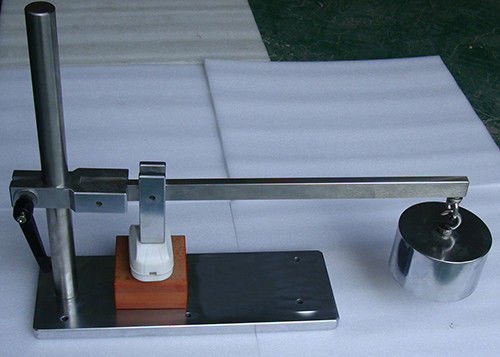

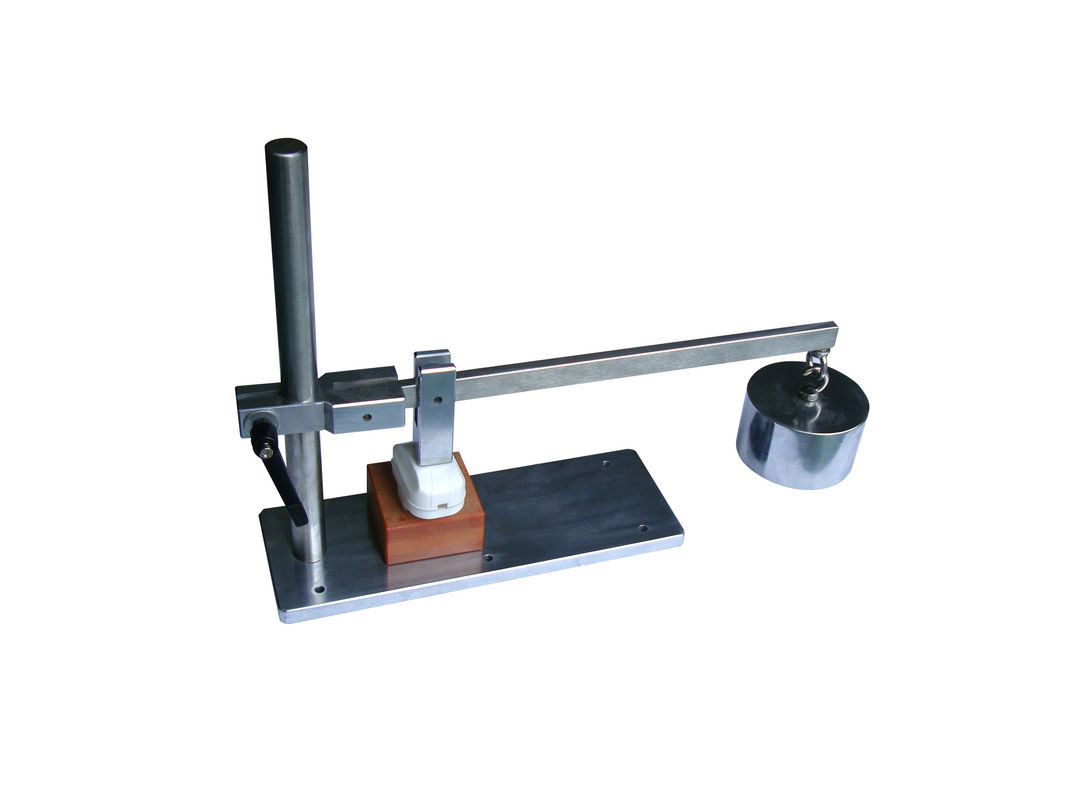

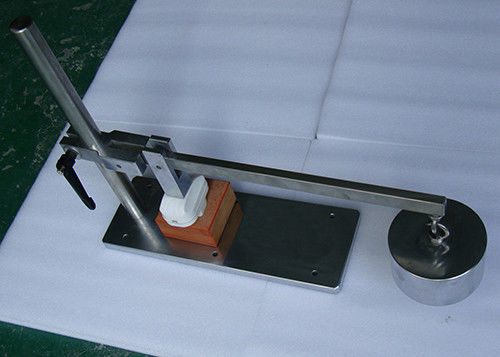

Apparaten voor Mechanische Sterktetest aangaande Veerkrachtige Dekking Fig2 BS1363

Technische Parameters:

Productinleiding:

Het apparaat is met bs1363-1 in overeenstemming: clausule 9, figuur 2 van 2018.

De veerkrachtige toegankelijke buitenoppervlakken van contactdoos-afzet zullen zo ontworpen worden en dat geconstrueerd wanneer geassembleerd en getelegrafeerd zoals in normaal gebruik, er geen risico is dat, als resultaat van onbehoorlijke druk, de levende delen de toegankelijke die buitenoppervlakken konden doordringen of worden zo worden geschikt creepage en ontruiming onder die te verminderen gegeven in clausule 8.

Het ontwerp van de apparaten zal zijn dusdanig dat een regelmatige kracht van 230-240N op die plaatsen kan worden toegepast waar de mogelijkheid van een mislukking bestaat, de kracht die door een de drukblok van de metaaltest worden toegepast.

Elke steekproef zal aan de kracht op elke gekozen plaats op zijn beurt worden onderworpen. Tijdens elke toepassing van kracht, wordt een testvoltage van 2 000 V ±60 V 50 Herz van wezenlijk sinusoïdale golfvorm toegepast voor 60-65s tussen alle levende delen samen in entrepot en de drukblok van de metaaltest.

Tijdens de test geen zal flashover of analyse voorkomen. Het Meetapparaat van de stopcontactdoos

Na de test zal het niet mogelijk zijn om levende delen met test 11 van het ENGELSE die 61032:1998 te raken van BS met een kracht van 28-30N wordt toegepast.

Voor nadere informatie, gelieve te verwijzen naar de relevante norm.

9 toegankelijkheid van levende delen

9.1 leef delen van stoppen niet toegankelijk zal zijn wanneer de stoppen zoals in normaal gebruik en geheel worden getelegrafeerd

overeenkomst in een overeenkomstige contactdoos-afzet.

9.1.1 de naleving zal door de toepassing van testsonde 12 van het ENGELSE die 61032:1998 worden gecontroleerd van BS met a wordt toegepast

de kracht van N met rewirable die stoppen met 2 worden gepast boort flexibel koord uit zoals die in Lijst 24 van het 6500:2000 van BS wordt gegeven

en niet rewirable stoppen zoals geleverd.

9.2 de stoppen zullen worden ontworpen en worden geconstrueerd om de gebruiker tegen toevallig contact met levend te beschermen

delen tijdens toevoeging of terugtrekking van stoppen.

9.2.1 de naleving zal worden bewezen door de aan dimensionale en het meten vereisten van dit te voldoen

Een deel van BS 1363.

9.3 de veerkrachtige dekking van stoppen zal zo ontworpen worden en dat wanneer geassembleerd en getelegrafeerd zoals binnen geconstrueerd

normaal gebruik, is er geen risico dat, als resultaat van onbehoorlijke druk, de levende delen de dekking konden doordringen of

geworden zo geschikt om creepage afstanden en ontruiming onder die te verminderen gegeven in Clausule 8.

9.3.1 de naleving zal door de volgende test worden gecontroleerd (een voorbeeld van een geschikt apparaat wordt getoond

in Cijfer 2).

Het ontwerp van de apparaten zal zijn dusdanig dat een regelmatige kracht van 240 N op die plaatsen kan worden toegepast

waar de mogelijkheid van een mislukking bestaat, de kracht die door een de drukblok van de metaaltest zoals worden toegepast

getoond in Figuur 2.

Elke steekproef zal aan de kracht op elke gekozen plaats op zijn beurt worden onderworpen. Tijdens elke toepassing van kracht,

een testvoltage van 2 000 V ± 60 V 50 Herz van wezenlijk sinusoïdale golfvorm wordt toegepast voor s tussen allen

leef delen samen in entrepot en het aangeaarde blok van de testdruk.

Tijdens de test geen zal flashover of analyse voorkomen.

Na de test zal het niet mogelijk zijn om levende delen met test 11 van het ENGELSE die 61032:1998 te raken van BS met a wordt toegepast

kracht van N.

9.4 waar een stop gepast met een flexibel koord wordt geleverd, zal het vrije eind van zulk een assemblage zijn

ingekapseld in het isoleren van materiaal.

NEEM die nota dit niet van toepassing op assemblage is aan materiaalfabrikanten voor integratie in hun materiaal wordt geleverd.

9.4.1 de naleving zal door inspectie worden gecontroleerd.
