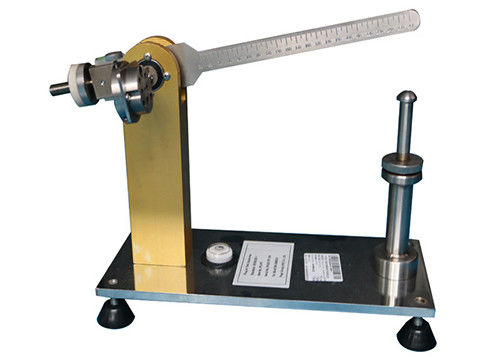

IEC60884 van de het Meetapparaattorsie van de stopcontactdoos de Apparaten van de het Saldotest

IEC60065 figuur 11 van het de Torsiesaldo van de Contactdoosafzet de Testapparaten

Technische parameters:

Productinformatie:

Het meetapparaat van de stoptorsie is met de norm van IEC60065-figuur 11 in overeenstemming.

Het wordt gebruikt voor het controleren of de mechanische spanning die voorkomt wanneer het Directe Insteekmateriaal met het tussenvoegsel van de stopspeld normaal in de contactdoos in de vereiste waaier is.

Een apparaat van spelden om in vaste contactdoos-afzet worden geïntroduceerd wordt voorzien zal geen onbehoorlijke spanning aan deze contactdoos-afzet die opleggen.
Het in evenwicht brengende wapen van de spillen van testapparaten over een horizontale as door de assen van de contactbuizen van de contactdoos-afzet bij een afstand van 8 mm achter het overeenkomstengezicht van de contactdoos-afzet.
Met het apparaat niet in overeenkomst, is het in evenwicht brengende wapen in evenwicht, het overeenkomstengezicht van de contactdoos-afzet die in de verticale positie zijn.
Nadat het apparaat in dienst is genomen, wordt de torsie dat op de contactdoos-afzet moet worden toegepast om zijn overeenkomstengezicht in het vertikale vlak te handhaven bepaald door de positie van een gewicht op het in evenwicht brengende wapen.

De torsie zal 0,25 NM niet overschrijden.

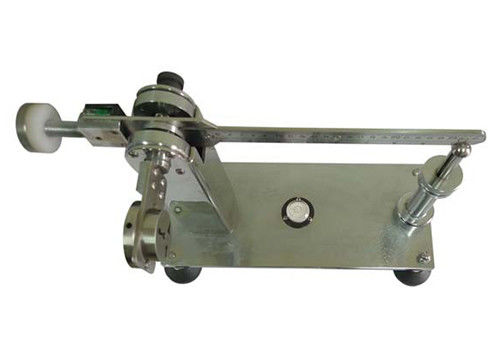

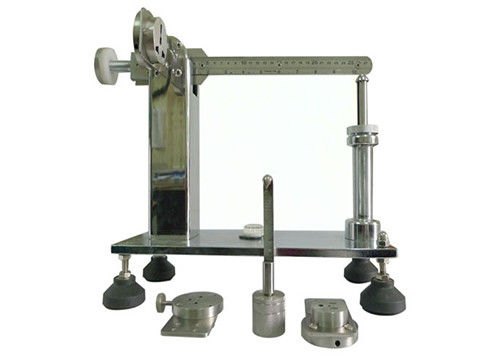

Structuur

1 – tegengewicht

2 – het meten van bel

3 – niveaubel

4 – het meten van gewicht

5 – hoogteregelgeving schroef

6 – steunstaaf

Testende stappen

1. Zet het apparaat op een niveaulijst, en pas het apparaat aan horizontaal aan.
2. Hang 4 - het meten van gewicht op saldowapen, en past 5 aan – hoogteregelgeving schroef, maak het saldowapen in horizontaal. Wanneer saldowapen in horizontaal, luchtbel van 2 – niveaubel in centrumpositie.

3. Verwijder 4 - metend gewicht, pas 1 aan – tegengewichtpositie, houd het saldowapen in horizontale positie. En maak het saldowapen een afstand over 1mm aan 6 houden - steun staaf.

4. Installeer de teststeekproef op apparaat, haal de schroef aan. Nu het saldowapen omhoog.

5. Hang 4 - metend gewicht op saldowapen. Pas de positie van 4 aan - metend gewicht, registreer de positie waar het niveau maak van het saldowapen, luchtbel van 2 – metend bel in centrumpositie, houdt het saldowapen 1mm afstand aan 6 - steun staaf. Zeg de positie bij 10.3cm wordt gevestigd die.

6. Torsiemeting

   (1) het aangewezen gewicht wordt gehangen op de lagere schaal.

   (2) beweeg langzaam het gewicht tot het saldowapen in een horizontale staat is.

7. De torsie van de steekproef was op de contactdoos van toepassing: Schaalwaarde X gewicht

   Bijvoorbeeld: Torsie: 0.12mX2.5N=0.3Nm
