| Normen: | AS/NZS 3112 Figuur 2.8 | Naam: | Toepassing van Kracht voor Pin Bending Test |
|---|---|---|---|
| Functie: | Voor Australisch en Nieuw Zeeland Pin Bending Test | De afstand bewoog zich van het punt van toepassing: | 7.5 ±0.3 mm |
| Afmetingen: | W*D*H=350mm *250mm* 140mm | Gewicht: | ongeveer 15kg |
| Het punt van toepassing van de kracht van het gezicht van de stop: | 14 ±0.5 mm | De tijd van de spelden zal worden getest: | 20 volledige cycli |
| Hoog licht: | Figuur 2.8 het Meetapparaat van de Stopcontactdoos,15KG het Meetapparaat van de stopcontactdoos,15KG de apparaten van de speld buigende test |
||

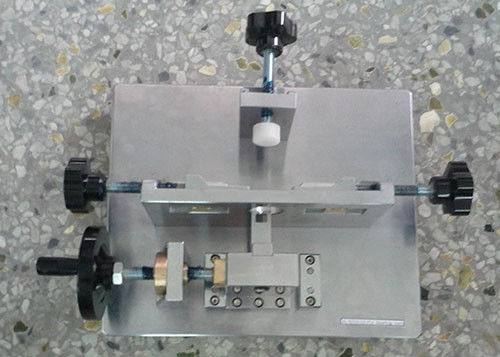

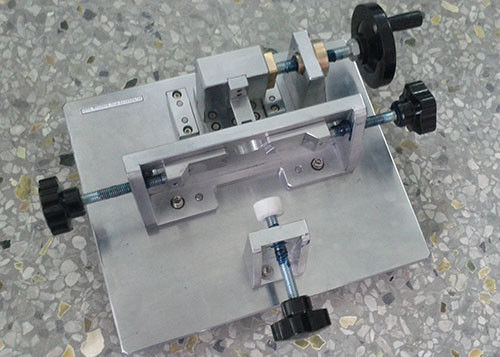

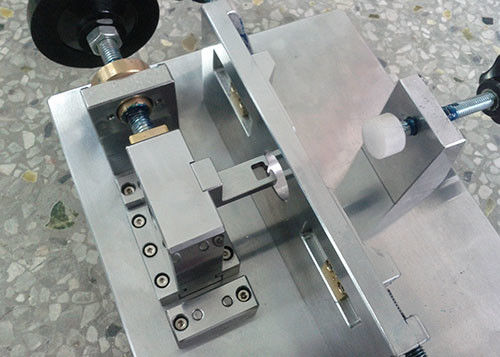

Figuur 2.8 Toepassing van Kracht voor Pin Bending Test ZOALS/NZS 3112
| Figuur 2.1 | afmetingen van stoppen |
| Figuur 2.2 | apparaten om test te buigen |
| Figuur 2.3 | vorm van speld |
| Figuur 2.4 | afmetingen van isolatie op geïsoleerde levende spelden |
| Figuur 2.5 | de apparaten van de druktest voor isolatie op geïsoleerde stopspelden bij op hoge temperatuur |
| Figuur 2.6 | de apparaten van de effecttest voor isolatie op geïsoleerde stopspelden bij lage temperatuur |
| Figuur 2.7 | de apparaten van de schuringstest voor isolatie op geïsoleerde speldstoppen |
| Figuur 2.8 | toepassing van kracht voor speld buigende test |
| Figuur 2.9 | steun van stop voor de test van de temperatuurstijging |
| Figuur 2.10 | speld het vastklemmen eenheid voor de test van de temperatuurstijging |
Toepassing
Alle tot geschatte flatpins van stoppen en met inbegrip van 15 A zullen aan een speld buigende test worden onderworpen.
Drie die steekproefstoppen niet aan om het even welke vorige tests worden onderworpen zullen als volgt worden getest:
De spelden ofassembled stoppen zullen worden getest door de stop in een stijve holding vast te klemmen blockand toepassend een buigende kracht, zoals aangetoond in Figuur 2.8, op de speld in onderzoek.
De spelden zullen aan het begin van de test recht zijn. Als er om het even welke twijfel over thestraightness van de speld is, zal het door de aangewezen stop gaugeshown in Bijlagen A, B of F. worden gecontroleerd.

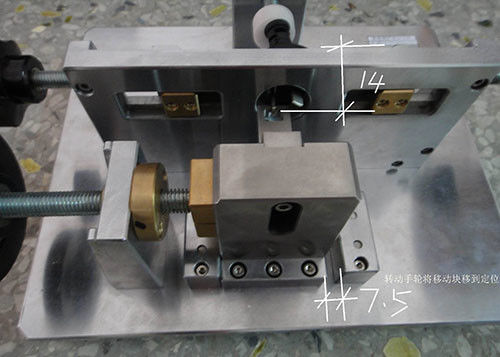

Het punt van toepassing van de kracht zal 14 ±0.5 mm van het gezicht van de stop zijn.
De richting van de kracht zal volgens een lijn parallel met het gezicht van de stop zijn.
De actieve en neutrale spelden zullen naar centroid van de stop en dan terug naar het uitgangspunt worden gedwongen. Voor de eerste steekproefstop, zal om het even welke aardespeld gedwongen butin één richting slechts zijn en terug naar het uitgangspunt dan gedwongen. Voor de secondsamplestop, zal om het even welke aardespeld in de tegenovergestelde richting aan worden gedwongen thatused voor het testen van de eerste steekproefstop. Voor de derde steekproefstop, wordt om het even welke aarde pinshall gedwongen in de richting die de minst favourableresult tijdens het testen van de eerste twee steekproefstoppen gaf.
Distancemoved van het punt van toepassing zal zijn 7,5 die ±0.3 mm, en toen de speld shallbe terug naar het uitgangspunt wordt gedwongen. ‚lente-achter‘ wordt genegeerd.
Travelfrom het uitgangspunt aan het eindpunt (7,5 mm) en terug naar het uitgangspunt is één cyclus (d.w.z. is één cyclus twee afzonderlijke bewegingen).
De snelheid van afbuigingen zal een maximum van 50 mm/s, zonder opzettelijke vertraging tussen opeenvolgende bewegingen binnen elke cyclus zijn.
Het interval tussen opeenvolgende cycli zal een minimum van 10 s. zijn.
Durationof één zal cyclus een maximum jaren '60 zijn.
De spelden zullen voor 20 volledige cycli worden getest.
ConformsTo
AS/NZS 3112:2011 +A2: Figuur van de clausule2.13.7.2 van 2012 2.8
