Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Normen: | AS/NZS 3112 Cl2.13.9.1 | Naam: | Toepassing van beweging van spelden |
|---|---|---|---|
| Functie: | Voor de Australische en Spelden van Nieuw Zeeland het testen | Kracht: | 18±1N |
| AS/NZS 3112 Clausule 3.6.3: | gewijzigde die maat van Bijlage D (diameter in 43.2mm wordt veranderd) | AS/NZS 3112 figuur 3.6: | Test van zijfig. 3,6 van de spanningsmaat |
| AS/NZS 3112 Clausule 3.3.2: | De maat van de testspeld 3N 6.20mm x 1.58mm | AS/NZS 3112 Clausule 2.2.3: | Vorm van speld in Figuur 2.3 |
| Hoog licht: | 18N Pin Movement Test Apparatus,Pin Movement Test Apparatus 18N,TUV de maat van de Stopcontactdoos |
||

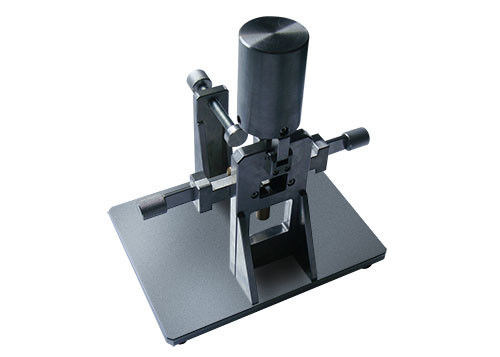

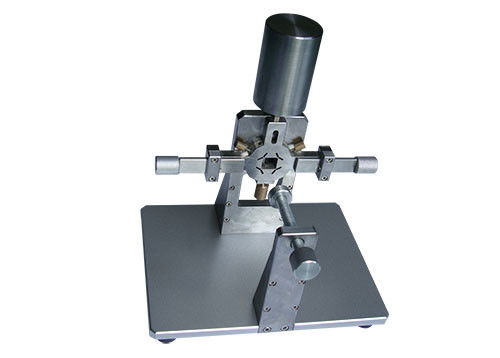

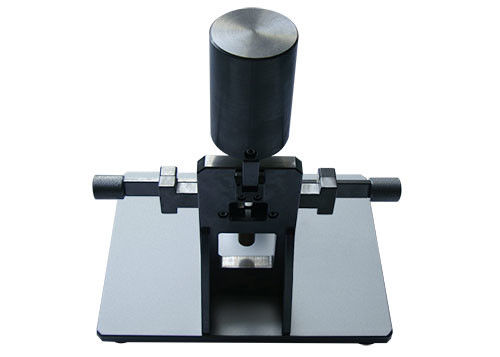

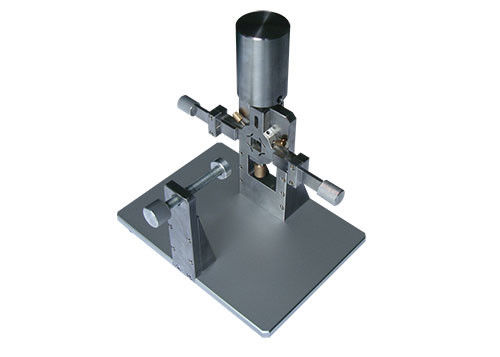

Apparaten van de Test van de Speldbeweging ZOALS/de maat van de de Stopcontactdoos van NZS 3112
| Norm | Productnaam |
| AS/NZS3112 FigureA1 | De classificatie en de Afmetingen van laag voltagestoppen meten Fig. A1 (10A, 15A, 20A) |
| AS/NZS3112 figuur B1 | Classificatie en Afmetingen van de maatfig. B1 van laag voltagestoppen |
| AS/NZS3112 figuur C1 | Tijdens de normale stop van de toevoegingstest in Fig. C1 (10A, 15A, 20A) |
| AS/NZS3112 figuur D1 | Tijdens de normale stop van de toevoegingstest in Fig. D1 (10A, 15A, 21A) |
| AS/NZS3112 figuur E1 | Huidige brekende test /Test van de teststop van de temperatuurstijging met messingsspelden in Fig. E1 |
| AS/NZS3112 figuur F1 a | De classificatie en de Afmetingen van laag voltagestoppen meten Fig.f1 (a) Bijlage F |
| AS/NZS3112 figuur F1 B | De classificatie en de Afmetingen van laag voltagestoppen meten Fig.f1 (B) Bijlage F |
| AS/NZS3112 figuur G1 a | Tijdens de normale stop van de toevoegingstest in Fig. G1 (a) van Bijlage G |
| AS/NZS3112 figuur G1 B | Tijdens de normale stop van de toevoegingstest in Fig. G1 (B) van Bijlage G |
| Figuur van AS/NZS 3112 3.1 abc | Diepte van de maat van het contact geen-Contact in Fig. 3,1 omdat c |
| AS/NZS 3112 figuur 3.1 abcclausule 3.3.4 | Diepte van de maat van het contactcontact in Fig. 3,1 omdat c |
| AS/NZS 3112 figuur 3.1 a | Contactmaat in Fig. 3,1 a (metaalblad 1.58x6.2mm, lengte 12.60mm) |
| AS/NZS 3112 figuur 3.1 B | Contactmaat in Fig. 3,1 B (metaalblad 1.58x8.93mm, lengte 12.60mm) |
| AS/NZS 3112 figuur 3.1 c | Contactmaat in Fig. 3,1 c (metaalspeld: Ф4.7mm, lengte 12.60mm) |
| AS/NZS 3112 figuur 3.6 | Test van zijfig. 3,6 van de spanningsmaat |
| AS/NZS 3112 figuur 3.7 | Test van zijfig. 3,7 van de spanningsmaat |
| AS/NZS 3112 figuur 2.1 a1 | Teststop met messingsspelden in Figuur 2.1 (a1) 10A |
| AS/NZS 3112 figuur 2.1 a1 | Teststop met messingsspelden in Figuur 2.1 (a1) 15A |
| AS/NZS 3112 figuur 2.1 a2 | Teststop met messingsspelden in Figuur 2.1 (a2) |
| AS/NZS 3112 figuur 2.1 B | Teststop met messingsspelden in Figuur 2.1 (B) |
| AS/NZS 3112 figuur 2.1 c | Teststop met messingsspelden in Figuur 2.1 (c) |
| AS/NZS 3112 figuur 2.1 d1 | Teststop met messingsspelden in Figuur 2.1 (d1) |
| AS/NZS 3112 figuur 2.1 d2 | Teststop met messingsspelden in Figuur 2.1 (d2) |
| AS/NZS 3112 figuur 2.1 F | Teststop met messingsspelden in Figuur 2.1 (F) |
| AS/NZS 3112 figuur 2.1 g | Teststop met messingsspelden in Figuur 2.1 (g) |
| AS/NZS 3112 Clausule 3.3.2 | De maat van de testspeld 1.5N 6.20mm x 1.58mm |
| AS/NZS 3112 Clausule 3.3.2 | De maat van de testspeld 2N 6.20mm x 1.58mm |
| AS/NZS 3112 Clausule 3.3.2 | De maat van de testspeld 3N 6.20mm x 1.58mm |
| AS/NZS 3112 Figuur 2.1 | Testkaliber |
| AS/NZS 3112 Clausule 2.13.8 | Houten het opzetten doos in Figuur 2.9 |
| AS/NZS 3112 Clausule 2.13.8 | Speld het vastklemmen eenheid in Figuur 2.10 a, B, c |
| AS/NZS 3112 Clausule 3.6.3 | gewijzigde die maat van Bijlage D (diameter in 43.2mm wordt veranderd) |
| AS/NZS 3112 Clausule 3.14.2 | metaalbijlage H90mm x W60mm xD40mm met het bevestigen van gat |
| AS/NZS 3112 Clausule 2.2.3 | Vorm van speld in Figuur 2.3 |
Toepassing
De stoppen zullen voor speldbeweging worden getest door de speld of de spelden in geen onderzoek in stijf vast te klemmen
het houden van blok plaatste 5±0.5 mm van het stop gezicht en het toepassen van kracht van 18±1N aan
de speld in onderzoek. Het ontwerp van het blok zal zijn dusdanig dat de speld in onderzoek niet zal
kom in contact met het blok tijdens de test
Behalve niet rewireable stoppen, zal de test zonder een koord worden uitgevoerd in bijlage aan
de stop, en met de eindschroeven maakte voldoende los om 1 mm2-leider toe te staan om te zijn
verbonden.
De stop en het testmateriaal zullen bij temperatuur van 40±1-graad voor 1h worden gepreconditioneerd
zonder de toegepaste testkracht. Door de test, alle delen van de stop en het testmateriaal
zal bij deze temperatuur worden gehandhaafd.
Voor alle stoppen, zal het punt van toepassing van de kracht 140,5 mm van het gezicht van zijn
de stop langs de spelden, en de richting van de kracht zullen zijn
(a) in beide richtingen langs de lijnloodlijn aan het vliegtuig van de speld, en het overgaan
door het centrum van de speld; en
(B) in dat vliegtuig in beide richtingen volgens een lijn recht aan binnen gespecificeerd dat
Punt (a)
Over een periode van 10 s, zal de kracht geleidelijk aan toegepast worden op elk van de spelden op de manier
voorgeschreven die in Punten (a) en (b), bij zijn maximumwaarde voor 10 s wordt gehandhaafd, en toen
bevrijd. De afbuiging van de spelden zal volgens de lijn van kracht met betrekking tot worden gemeten
gezicht van het stijve holdingsblok tijdens de periode wanneer de kracht wordt toegepast. Het maximum
de afbuiging zal 2,0 mm niet overschrijden.
Na de test aangaande alle spelden van een stop die met Figuur 2.1, om het even welke vervorming 5 in overeenstemming zijn daarna min
de voltooiing van de test aangaande de laatste speld zal zijn dusdanig dat het niet de stop zal verhinderen
wordt opgenomen in de aangewezen die normmaten in Bijlage A, Bijlage worden getoond en
Bijlage F zonder de toepassing van onbehoorlijke forcc
Voor andere types van stoppen, zal om het even welke vervorming na 5 min zijn dusdanig dat geen zal verhinderen
stop die in een aangewezen contactdoos-afzet zonder de toepassing van onbehoorlijke kracht worden opgenomen.
ConformsTo
AS/NZS 3112:2011 +A2: clausule van 2012 2.13.9.1
Specificaties
Kracht: 18±1N
Het opdracht geven van tot Informatie
Testapparaten voor de test AS/NZS 3112 van de speldbeweging
Contactpersoon: admin
Tel.: +8613538714715
